РАЗДЕЛИТЕЛЬНЫЙ ПРОФИЛЬ ДЛЯ УГОЛКОВ ДЛЯ СДВИГОВЫХ НАГРУЗОК ПО ДЕРЕВУ

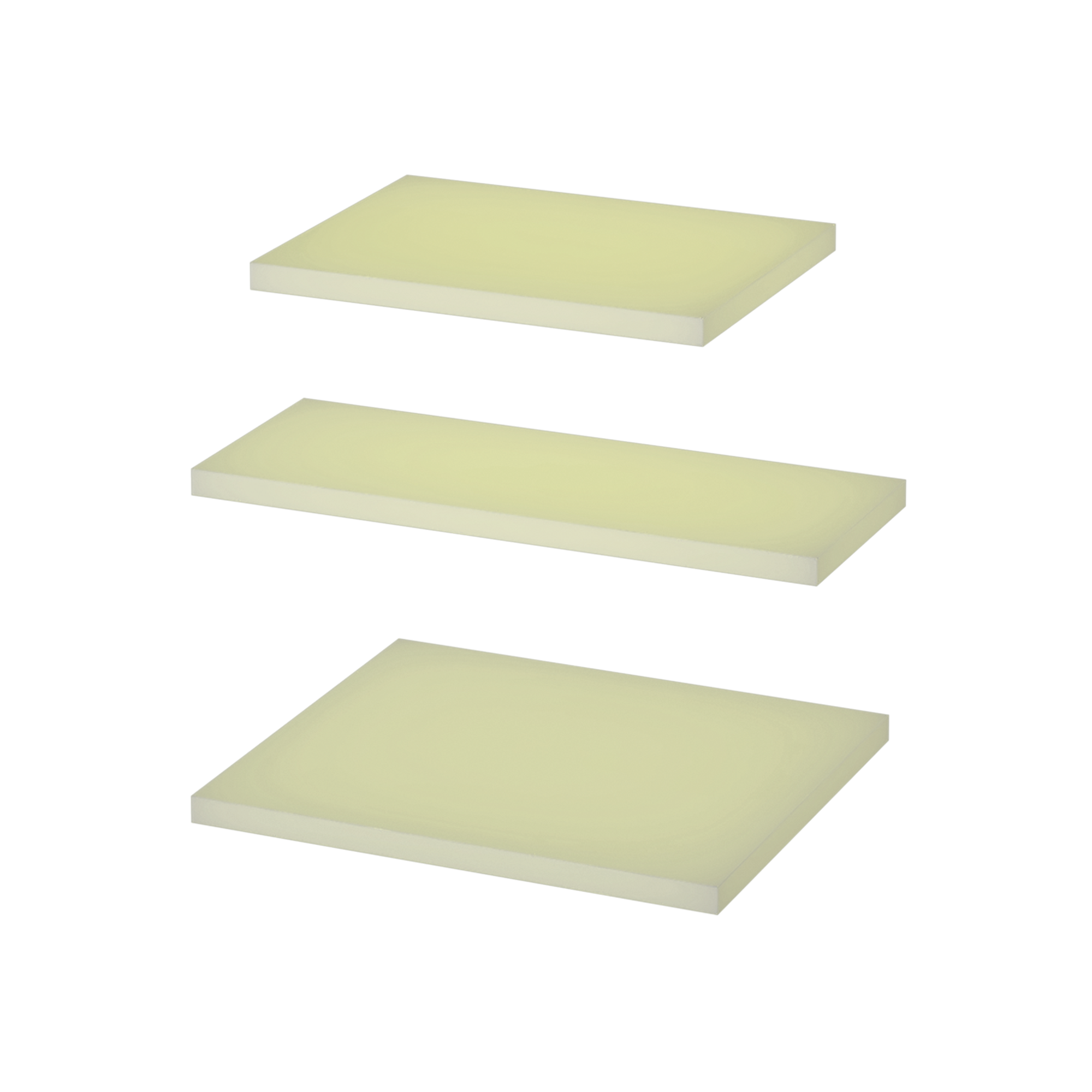

XYLOFON PLATE
Среди акустических изоляторов для уголков для сдвиговых нагрузок по дереву появился новый XYLOFON PLATE.
Этот упругий профиль обладает всеми характеристиками лучших звукоизоляторов между деревянным перекрытием и металлическими уголками.
ПРИМЕНЕНИЕ
- В сочетании с угловыми элементами TITAN и NINO.
- Для сокращения возможных акустических мостов в стыках "дерево-дерево" с использованием угловых элементов.
МЕХАНИЧЕСКИЕ АКУСТИЧЕСКИЕ СВОЙСТВА ЗВУКОИЗОЛЯТОРА XYLOFON PLATE
Благодаря монолитному полиуретановому компаунду продукт обеспечивает равномерную просадку вблизи соединения с минимальным влиянием на статические характеристики соединений.
Экспериментальные кампании, проведенные в рамках проекта SEISMIC-Rev в сотрудничестве с различными научно-исследовательскими институтами, продемонстрировали, как упругие профили, установленные под угловыми элементами, влияют на механические свойства соединения.
Характеристики же XYLOFON PLATE, наоборот, влияют на механические характеристики соединения «дерево-дерево» с использованием уголков типа TITAN или NINO лишь в минимальной степени.
Значения механической прочности на сдвиг, испытанные для соединения XYLOFON PLATE с NINO, достигают 34,6 кН и сертифицированы в соответствии с ETA.
В рамках проекта Flanksound было продемонстрировано, что способность гашения вибраций соединением в значительной мере зависит от типа и количества соединений.
XYLOFON PLATE не содержит веществ, вредных для человека и окружающей среды.
Документы
Tехнические характеристики
|
|---|
XYLOFON PLATE - TITAN
| CODE | P
[mm]
|
B
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL3570200 | 70 | 200 | 6 | 10 |
| XYL35120240 | 120 | 240 | 6 | 10 |
| XYL35100200 | 100 | 200 | 6 | 10 |
XYLOFON PLATE - NINO
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL3580105 | 105 | 80 | 6 | 10 |
| XYL3555150 | 150 | 55 | 6 | 10 |
| XYL35120105 | 105 | 120 | 6 | 10 |
