АНКЕРНАЯ ТОЧКА С ПЛИТОЙ ОСНОВАНИЯ УВЕЛИЧЕННОГО РАЗМЕРА НА ДЕРЕВЯННЫХ, СТАЛЬНЫХ И БЕТОННЫХ КРОВЛЯХ

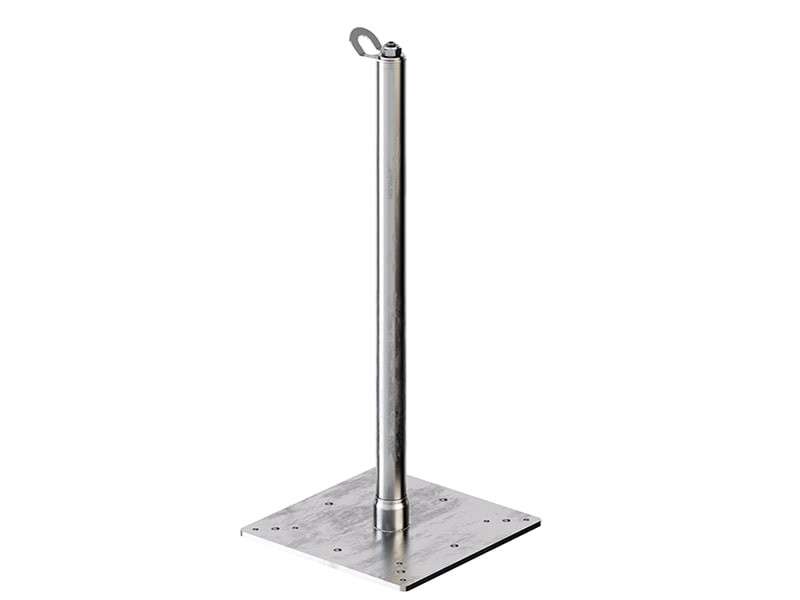

AOS01 + TOWER XL
Опора TOWER XL с плитой основания увеличенного размера в сочетании с проушиной AOS01 образует анкерную точку для выполнения кровельных работ. Плита основания увеличенного размера позволяет распределять нагрузки, поступающие от анкерных устройств, на большую площадь.
Анкерная точка AOS01 и опора TOWER XL: безопасность на основании увеличенного размера.
Высота опоры TOWER XL составляет 300‑800 мм в зависимости от толщины крыши. Это устройство с контролируемой деформацией, рассеивающее часть энергии, возникающей при падении, для ограничения нагрузки, передаваемой на крепления и конструкцию.

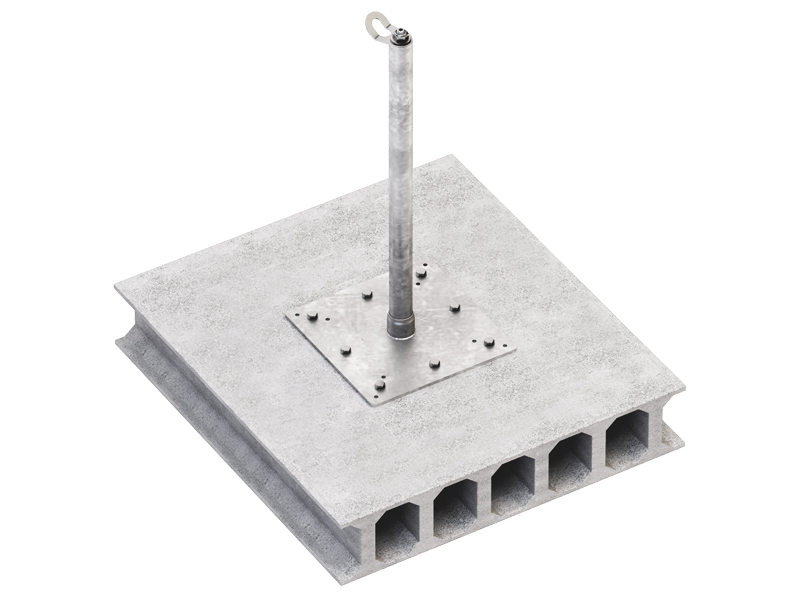

Система выдерживает плоскостные напряжения (360°) и может устанавливаться на крышах из дерева, профилированного листа, бетона и ячеистого бетона.
Документы
Tехнические характеристики
|
|
|---|---|
Декларация об установке и осмотре
|
TOWER XL
| CODE | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TOWERXL300 | S235JR zinc-plated steel | 350 | - | 300 | 1 |
| TOWERXL400 | S235JR zinc-plated steel | 350 | - | 400 | 1 |
| TOWERXL500 | S235JR zinc-plated steel | 350 | - | 500 | 1 |
| TOWERXL600 | S235JR zinc-plated steel | 350 | - | 600 | 1 |
| TOWERXL700 | S235JR zinc-plated steel | 350 | - | 700 | 1 |
| TOWERXL800 | S235JR zinc-plated steel | 350 | - | 800 | 1 |
AOS01
| CODE | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 | New | - | - | - | - | 1 |
Изготовлен из
