АНКЕРНАЯ ЛИНИЯ СО СТАЛЬНЫМИ КОМПОНЕНТАМИ INOX A4
PATROL A4

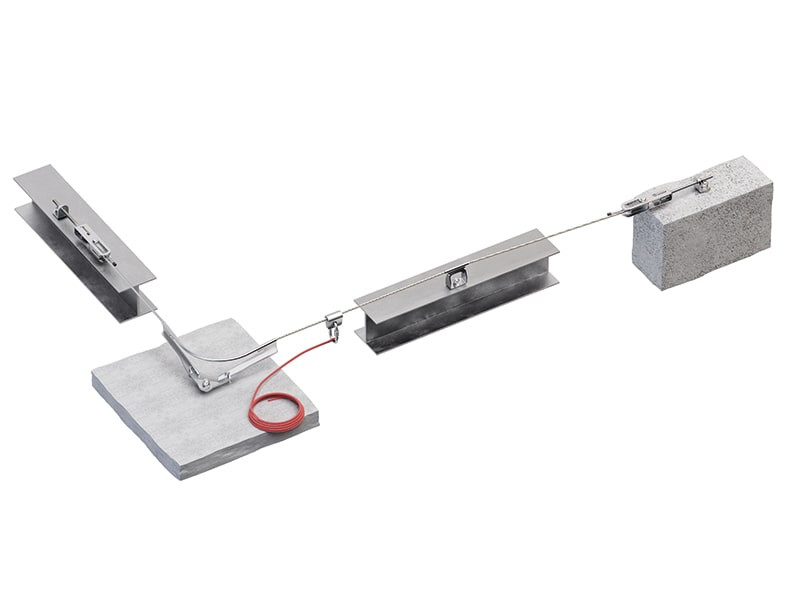

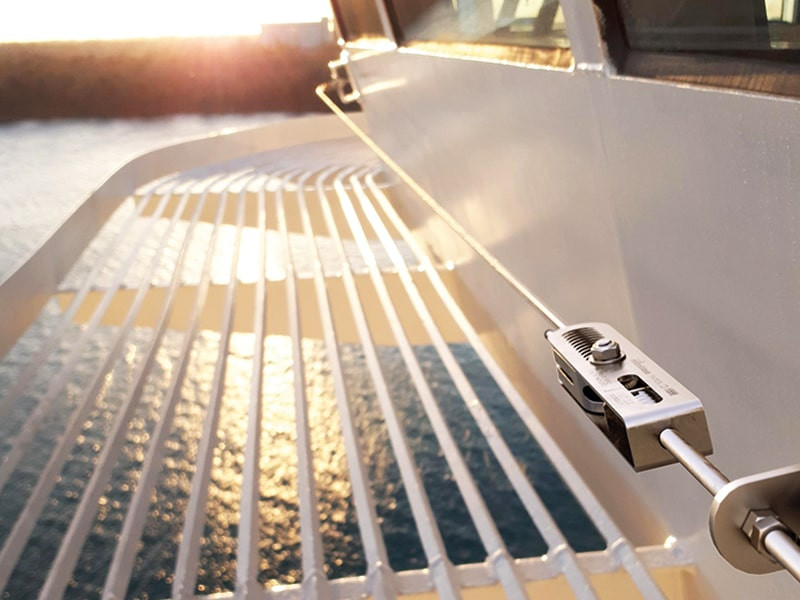

Анкерная линия PATROL A4 с компонентами из нержавеющей стали AISI 316 обеспечивает превосходную стойкость к коррозии и идеально подходит для установки в морских и промышленных условиях. Ее монтаж непосредственно на бетонную или стальную конструкцию выполняется легко и быстро.
Анкерная линия PATROL A4: гарантированная безопасность и коррозионная стойкость.
Анкерная линия из нержавеющей стали PATROL A4 может использоваться со специально разработанными каретками, позволяющими оператору преодолевать повороты и промежуточные участки, не отсоединяясь от системы.
Анкерная система выдерживает как плоскостные напряжения (360°), так и вырывные нагрузки, и может устанавливаться на плоские кровли, на боковые стены при создании настенных анкерных линий, и на потолки при создании навесных анкерных линий.
Анкерная система выдерживает как плоскостные напряжения (360°), так и вырывные нагрузки, и может устанавливаться на плоские кровли, на стены при создании боковых анкерных линий, и на потолки при создании навесных анкерных линий.
Документы
Tехнические характеристики
|
|
|---|---|
Декларация об установке и осмотре
|
|
Декларация соответствия (SPEARA4)
|
|
Декларация соответствия (SPEAREVOA4)
|
TERMINAL ELEMENTS
| CODE | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|
| PATROLENDA4 | AISI 316 stainless steel grade 1.4401 | 40 | 61 | 66 | 1 |
| PARENDA4 | AISI 316 stainless steel grade 1.4401 | 300 | 150 | 300 | 1 |
TENSIONERS AND ENERGY ABSORBERS
| CODE | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|
| SPEARA4 | AISI 316 stainless steel grade 1.4401 EN AW 6082 aluminium | 50 | 33 | 201 | 1 |
| SPEAREVOA4 | AISI 316 stainless steel grade 1.4401 | 57 | 56 | 291 | 1 |
INTERMEDIATE ELEMENTS
| CODE | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|
| PASINTA4 | AISI 316 stainless steel grade 1.4401 | 35 | 86 | 100 | 1 |
| PARINTERA4 | AISI 316 stainless steel grade 1.4401 | 100 | 88 | 120 | 1 |
| OHINTA4 | AISI 316 stainless steel grade 1.4401 | 40 | 86 | 130 | 1 |
ANGLE BRACKETS
| CODE | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|
| PASANGA4 | AISI 316 stainless steel grade 1.4401 | 300 | 69 | 300 | 1 |
| PASANGBENDA4 | AISI 316 stainless steel grade 1.4401 | 54.5 | 102 | 565 | 1 |
| PAREXA4 | AISI 316 stainless steel grade 1.4401 | 326 | 118 | 326 | 1 |
| PAREXBENDA4 | AISI 316 stainless steel grade 1.4401 | 72 | 118 | 565 | 1 |
| PARINA4 | AISI 316 stainless steel grade 1.4401 | 356 | 87 | 356 | 1 |
| PARINBENDA4 | AISI 316 stainless steel grade 1.4401 | 42 | 87 | 565 | 1 |
| OHANGINTA4 | AISI 316 stainless steel grade 1.4401 | 354 | 86 | 354 | 1 |
| OHANGEXTA4 | AISI 316 stainless steel grade 1.4401 | 326 | 86 | 326 | 1 |
| ANGSUPA4 | AISI 316 stainless steel grade 1.4401 | 275 | 16 | 275 | 1 |
DISPOSITIVI SCORREVOLI
| CODE | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|
| SLIDE2A4 | AISI 316 stainless steel grade 1.4401 | 30 | 60 | 60 | 1 |
| OHSLIDEA4 | AISI 316 stainless steel grade 1.4401 | 93 | 47 | 98 | 1 |
TARGAHORxy
| CODE | description | pcs. |
|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
| TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
Изготовлен из
