КРЫШНЫЕ СИСТЕМЫ ЗАЩИТЫ ОТ ПАДЕНИЯ С ВЫСОТЫ
H-RAIL + TOWER | TOWER A2 | TOWER XL
Обычные системы защиты от падения с высоты могут выглядеть непривлекательно с эстетической точки зрения, либо чрезмерно ограничивать возможность безопасного передвижения в пределах рабочей зоны. Рельсовая система H-RAIL представляет собой безопасное и гибкое решение, характеризующееся минимальным визуальным эффектом. Благодаря своей конструкции она требует всего лишь нескольких точек крепления и позволяет создавать жесткие анкерные линии различной конфигурации. H-RAIL — идеальная система защиты от падения с крыши для работы на высоте с удержанием.
Комбинация H-RAIL с опорами TOWER, TOWER A2 и TOWER XL дает возможность приподнимать рельс для обхождения препятствий, присутствующих на крыше. Монтаж рельса на опоры осуществляется с помощью специальной пластины.

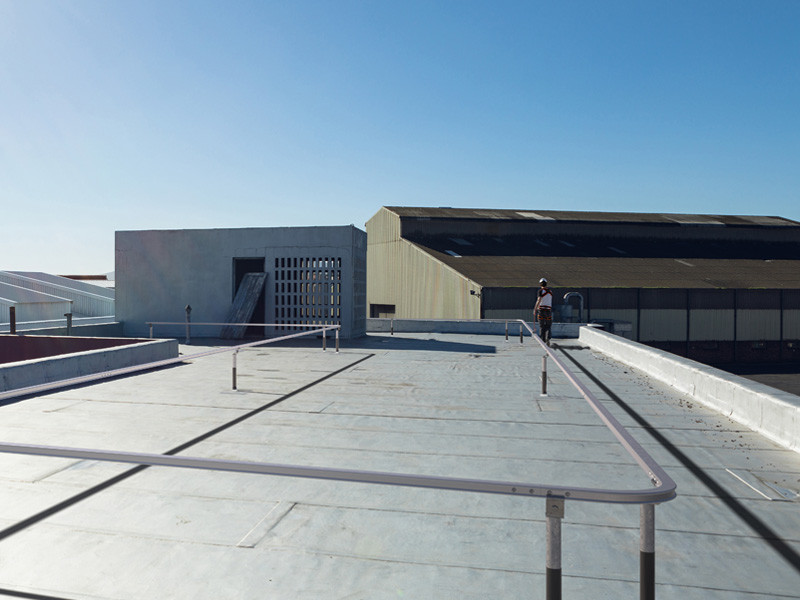

Устройства защиты от падения с высоты для крыш H-RAIL + TOWER
Система H-RAIL была тщательно разработана для использования в сочетании со специальным скользящим блоком на четырех колесах, что делает ее идеальным выбором в качестве жесткой рельсовой анкерной линии для защиты от падения с высоты.

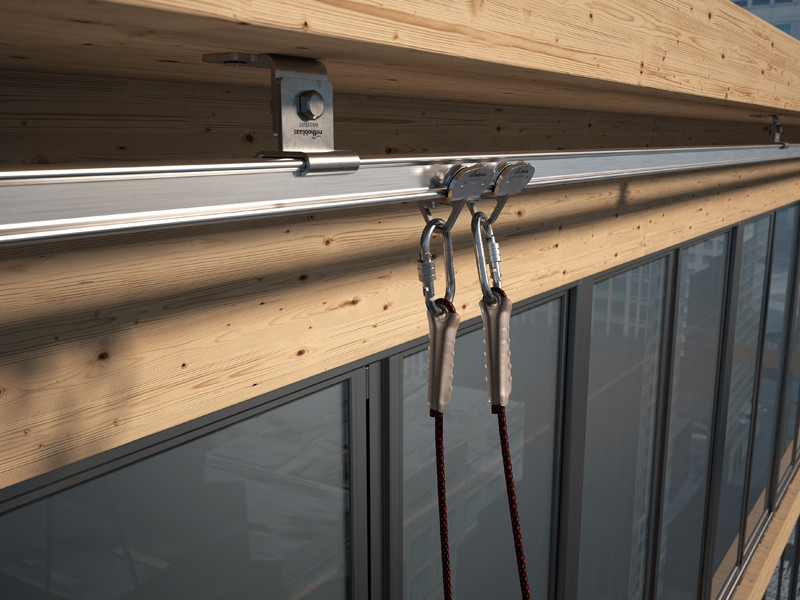

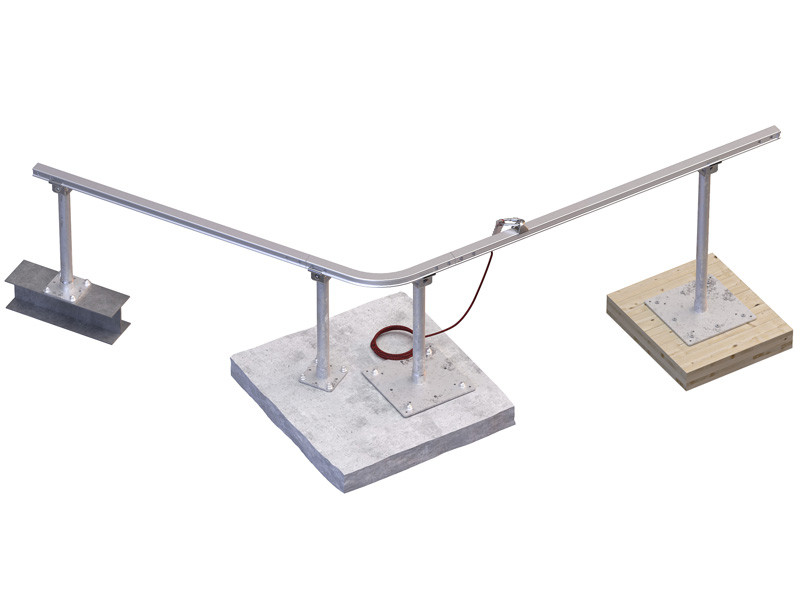

Универсальность системы защиты от падения с высоты H-RAIL позволяет монтировать ее на различные типы конструкций, включая дерево, бетон и сталь, безупречно адаптируя ее к любым требованиям установки. H-RAIL + TOWER обычно устанавливается на кровлях в версии H-RAIL ON FLOOR. И действительно, опоры TOWER позволяют поднимать рельс. Другие версии допускают другие типы установки, например, H-RAIL OVERHEAD располагается под несущей конструкцией, а H-RAIL ON WALL можно устанавливать прямо на стену.
Благодаря возможности иметь расстояние между опорами до 6 метров в процессе монтажа требуется обеспечить всего несколько точек крепления, что значительно упрощает установку H-RAIL.
Безопасность превыше всего
Обеспечение операторов наиболее подходящей страховкой имеет огромную важность. Помимо преимуществ установки над любыми кровельными препятствиями жесткая рельсовая система, такая как H-RAIL + TOWER, позволяет избежать провисания троса при падении и необходимости учитывать его при расчете запаса высоты (вертикальный зазор) в отличие от гибкой анкерной линии.
H-RAIL + TOWER от Rothoblaas обеспечивает максимальную безопасность при работе на высоте и при обслуживании крыш. Эта инновационная система крепления, основной целью которой является обеспечение максимальной защиты операторов, представляет собой надежное и устойчивое решение для любого типа конструкции. Ее установка чрезвычайно проста и не требует сложных кладочных работ, что обеспечивает исключительную эффективность монтажа. Эргономичный и компактный дизайн гармонирует с окружающей архитектурой, помогая сохранить эстетические характеристики места установки.
Изготовленная из чрезвычайно высококачественных и прочных материалов, H-RAIL обеспечивает длительную защиту, что дарит спокойствие и безопасность как операторам, так и пользователям задействованных конструкций. Универсальность и надежность системы делают ее идеальным выбором для широкого спектра применений - от промышленного обслуживания до ремонта жилых зданий, - помогая повысить стандарты безопасности и защищая жизни тех, кто работает на высоте.
Документы
Tехнические характеристики
|
|
|---|---|
Декларация соответствия
|
|
Правила техники безопасности, инструкция по установке и эксплуатации
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
|
Декларация об установке и осмотре
|
Инструкция по монтажу
| Инструкция по установке |
|---|

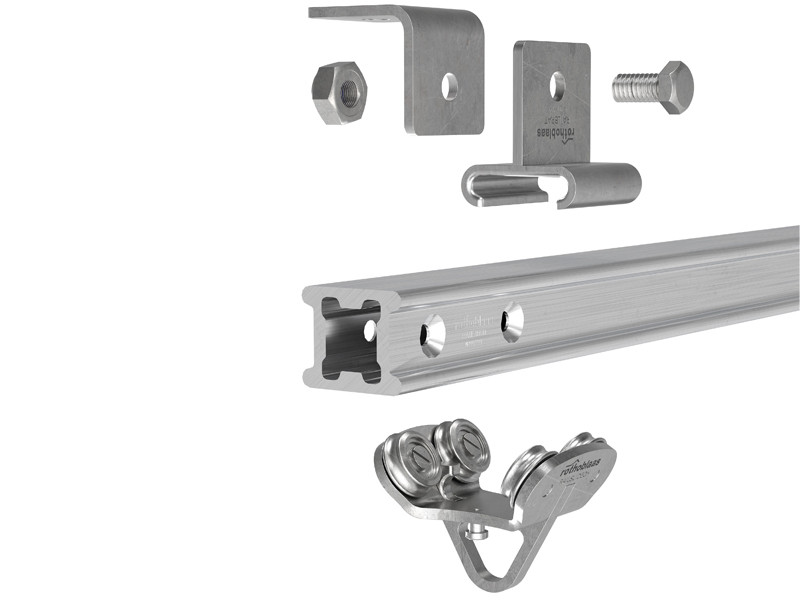

RAIL
| CODE | description | pcs. |
|---|---|---|
| RAIL3000 | 3m aluminium rail | 1 |
| RAILC90 | 90° aluminium bend for rail | 1 |
| RAILC120 | 120° aluminium bend for rail | 1 |
| RAILC135 | 135° aluminium bend for rail | 1 |
| RAILC150 | 150° aluminium bend for rail | 1 |
SUPPORT
| CODE | description | pcs. |
|---|---|---|
| RAILBRAT | support element for rail | 1 |
| RAILBRAT16 | M16 plate for RAILBRAT | 1 |
TERMINAL ELEMENT
| CODE | description | pcs. |
|---|---|---|
| RAILEND | rail end-stop without exit | 1 |
| RAILENDOPEN | rail end-stop with exit | 1 |
JOINT
| CODE | description | pcs. |
|---|---|---|
| RAILJUN | junction for rails and bends | 1 |
SLIDING DEVICE
| CODE | description | pcs. |
|---|---|---|
| RAILSLIDE | sliding device | 1 |
| RAILSLIDEWALL | slide for wall application | 1 |
TOOL
| CODE | description | pcs. |
|---|---|---|
| RAILJUNTOOL | template for rail junction holes | 1 |
| RAILPLATE | Rail system ID plate | 1 |
FASTENING
| CODE | description | pcs. |
|---|---|---|
| RAILOCKSCREW | Lock screw | 250 |
| RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
| CODE | description | pcs. | |
|---|---|---|---|
| TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 | |
| TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 | |
| TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 | |
| TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 | |
| TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 | |
| TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 | |
| TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 | |
| TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 | |
| TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 | |
| TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 | |
| TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 | |
| TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 | |
| TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 | |
| TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 | |
| TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 | |
| TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 | |
| TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 | |
| TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 | |
| TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 | |
| TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 | |
| TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 | |
| TARGAHORRO | New | Label plate for PATROL and H-RAIL systems RO | 1 |
| TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 | |
| TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 | |
| TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 | |
| TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 | |
| TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 | |
| TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
