РАБОТА НА ВЫСОТЕ

H-RAIL OVERHEAD

New

Работа на высоте требует надежной анкерной линии, но традиционные решения часто могут быть эстетически непривлекательными или ограничивать использование рабочей зоны. Рельсовая система H-RAIL — это гибкое и безопасное решение, характеризующееся минимальным визуальным эффектом. Благодаря своей конструкции H-RAIL требует лишь нескольких точек крепления и позволяет создавать жесткие анкерные линии различной конфигурации. H-RAIL — идеальный вариант для работы на высоте, как в удерживающем, так и в подвесном режиме.

Видео

Работы на высоте с H-RAIL OVERHEAD

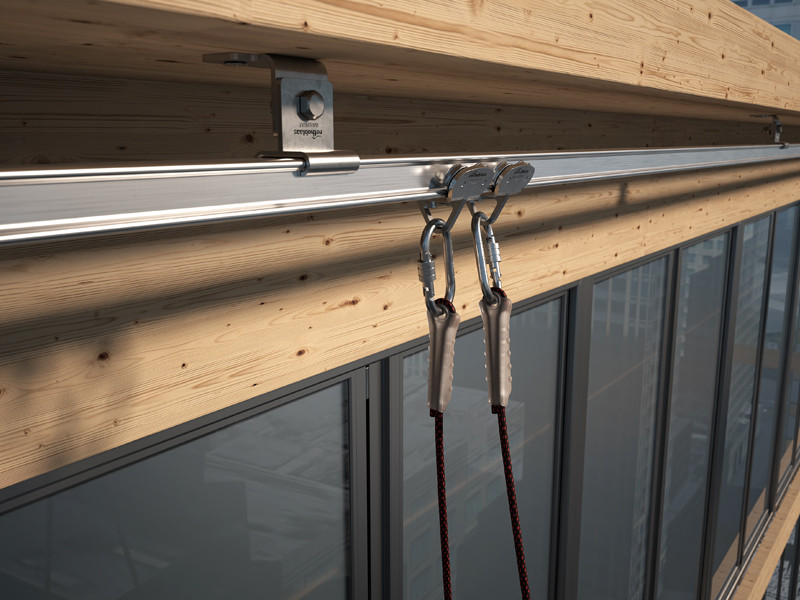

Система H-RAIL была специально разработана для использования со специальным скользящим блоком на четырех колесах, что делает ее идеальной для работ на высоте как в режиме страховки от падения, так и в подвесном режиме.

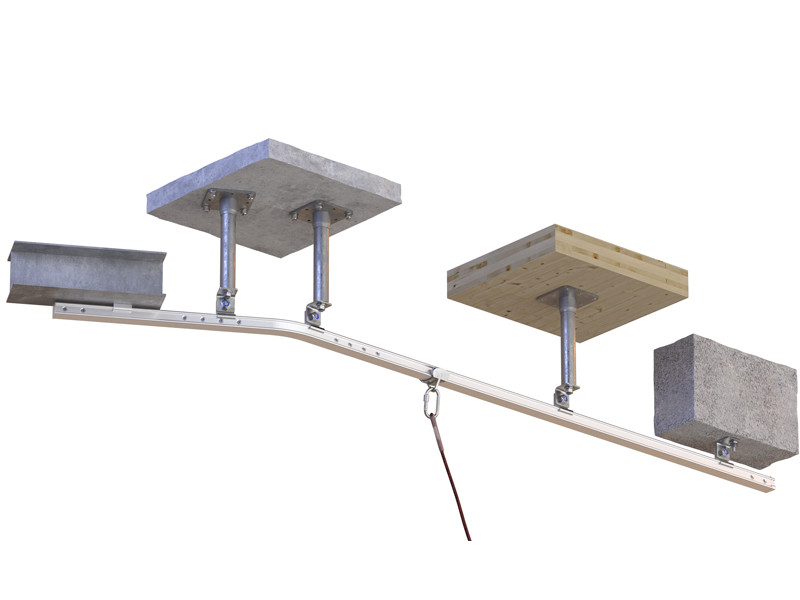

Универсальность H-RAIL позволяет монтировать ее на различные типы конструкций, будь они деревянные, бетонные или стальные, и идеально адаптировать ее к любым требованиям установки. В отличие от других имеющихся моделей H-RAIL OVERHEAD устанавливается под несущей конструкцией, в то время как H-RAIL ON WALL — на стене, а H-RAIL ON FLOOR — на крыше.

При расстоянии между опорами до 6 метров процесс монтажа H-RAIL требует всего лишь нескольких точек крепления, что упрощает установку.

Что подразумевается под работой на высоте

К работам на высоте относится любой вид трудовой деятельности с риском падения с высоты более 2 метров, что влечет за собой необходимость обеспечивать безопасность операторов при падении на любом этапе. Зачастую для выполнения таких работ, как уход за фасадом, особенно на крупных зданиях, применяются громоздкие решения, такие как подвесные люльки (СОФ). Однако они требуют больших площадей и требований к установке, которые необходимо учитывать еще на этапе проектирования здания. H-RAIL предлагает альтернативное решение, обладающее лучшими характеристиками благодаря своей простоте и легкости.

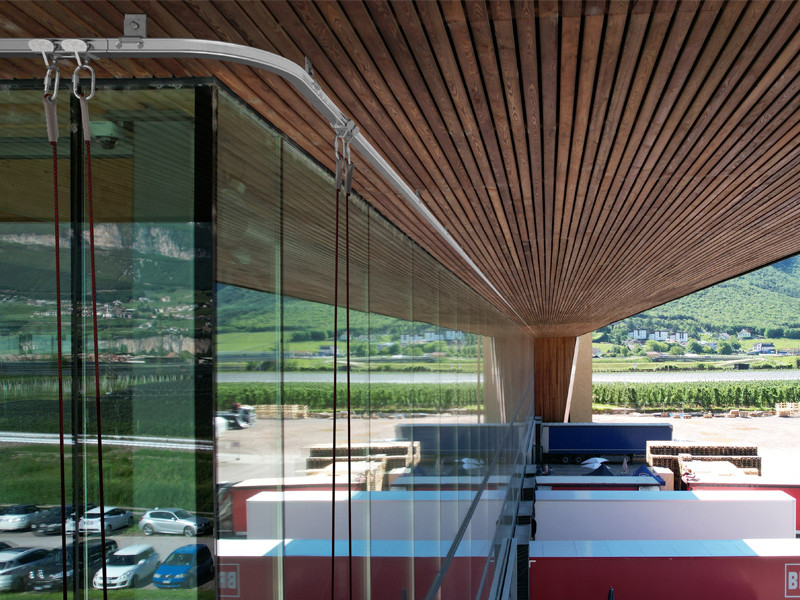

H-RAIL OVERHEAD от Rothoblaas является олицетворением максимальной безопасности при высотных работах и при обслуживании крыш и фасадов. Эта инновационная система крепления, первоочередной задачей которой является обеспечение максимальной защиты операторов, предоставляет надежное и прочное решение для любого типа конструкции. Ее установка чрезвычайно проста и не требует сложных каменных работ, что обеспечивает исключительную эффективность монтажа. Эргономичный и компактный дизайн гармонирует с окружающей архитектурой, сохраняя эстетические характеристики места установки.

Изготовленная из чрезвычайно высококачественных и прочных материалов, H-RAIL предоставляет долгосрочную защиту, что обеспечивает уверенность и безопасность как для операторов, так и для пользователей задействованных конструкций. Универсальность и надежность системы делают ее идеальным выбором для широкого спектра применений - от промышленного обслуживания до ремонта жилых зданий, - помогая повышать стандарты безопасности и защищать жизни тех, кто работает на высоте.

Документы

Tехнические характеристики
Декларация соответствия
Правила техники безопасности, инструкция по установке и эксплуатации
Файл BIM.ifc
Файл BIM.rfa
Декларация об установке и осмотре

Инструкция по монтажу

Инструкция по установке

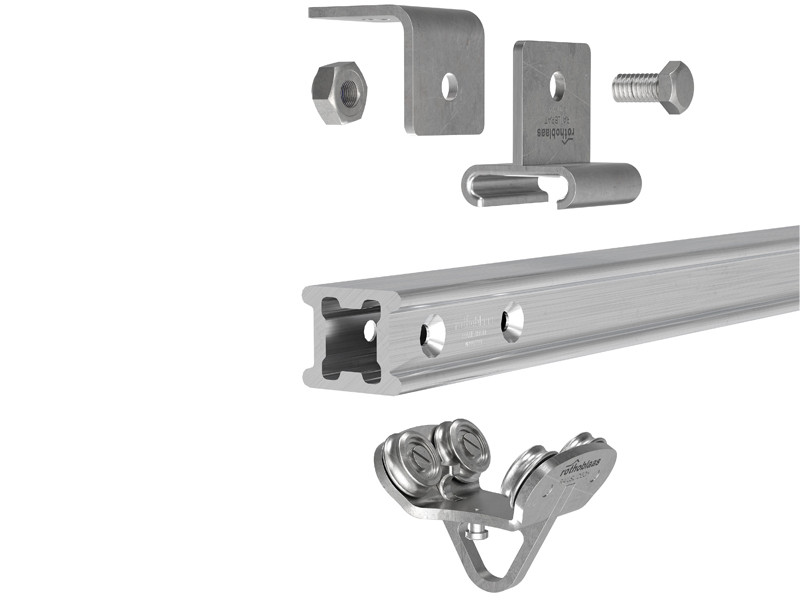

RAIL

CODE description material B
[mm]
H
[mm]
L
[mm]
pcs.
RAIL3000 3m aluminium rail EN AW 6063 (T6) 49 41 3000 1
RAILC90 90° curved rail EN AW 6063 (T6) 475 41 475 1
RAILC120 120° curved rail EN AW 6063 (T6) 336 41 538 1
RAILC135 135° curved rail EN AW 6063 (T6) 257 41 536 1
RAILC150 150° curved rail EN AW 6063 (T6) 178 41 512 1

SUPPORT

CODE description material B
[mm]
H
[mm]
L
[mm]
pcs.
RAILBRAT rail bracket AISI 304 stainless steel grade 1.4301 60 74 60 1
RAILBRATA4 New rail bracket AISI 316 stainless steel grade 1.4401 60 74 60 1
RAILBRAT90 New rail bracket AISI 304 stainless steel grade 1.4301 60 74 60 1
RAILBRAT90A4 New rail bracket AISI 316 stainless steel grade 1.4401 60 74 60 1
RAILBRAT12 rail bracket AISI 304 stainless steel grade 1.4301 60 63 60 1
RAILBRAT12A4 New rail bracket - 60 63 60 1
RAILBRAT16 rail bracket AISI 304 stainless steel grade 1.4301 60 63 60 1
RAILBRAT16A4 New rail bracket AISI 316 stainless steel grade 1.4401 60 63 60 1
RAILBRATW rail bracket AISI 304 stainless steel grade 1.4301 103 63 60 1
RAILBRATWA4 New rail bracket AISI 316 stainless steel grade 1.4401 103 63 60 1
RAILBRAS rail bracket AISI 304 stainless steel grade 1.4301 60 22 60 1
RAILBRASA4 New rail bracket AISI 316 stainless steel grade 1.4401 60 22 60 1
RAILBRAW rail bracket AISI 304 stainless steel grade 1.4301 120 22 60 1
RAILBRAWA4 New rail bracket AISI 316 stainless steel grade 1.4401 120 22 60 1

TERMINAL ELEMENT

CODE description material B
[mm]
H
[mm]
L
[mm]
pcs.
RAILEND rail terminal element AISI 304 stainless steel grade 1.4301 84.5 48.6 55 1
RAILENDA4 New rail terminal element AISI 316 stainless steel grade 1.4401 - 48.6 55 1
RAILENDOPEN rail terminal element AISI 304 stainless steel grade 1.4301 49 49 60 1
RAILENDOPENA4 New rail terminal element AISI 316 stainless steel grade 1.4401 - 49 60 1

JOINT

CODE description material B
[mm]
H
[mm]
L
[mm]
pcs.
RAILJUN rail junction element EN AW 6082 28.7 32.7 340 1

SLIDING DEVICE

CODE description material B
[mm]
H
[mm]
L
[mm]
pcs.
RAILSLIDE sliding device AISI 304 stainless steel grade 1.4301 50 51 70 1
RAILSLIDEA4 New sliding device AISI 316 stainless steel grade 1.4401 50 51 70 1
RAILSLIDEOH sliding device AISI 304 stainless steel grade 1.4301 72 72 95 1
RAILSLIDEOHA4 New sliding device AISI 316 stainless steel grade 1.4401 72 72 95 1

TOOL

CODE description material B
[mm]
H
[mm]
L
[mm]
pcs.
RAILJUNTOOL rail tool EN AW 6082 - 1.1191 (C45E) aluminium 92 116 132 1
RAILPLATE rail id plate - - 40 140 1

FASTENING

CODE description material pcs.
RAILOCKSCREW lock screw A2-70 250
RAILSCREW DIN 7991 A2-70 A2-70 50
RAILSCREWA4 New DIN 7991 A4-70 A4-70 50

TARGAHORxy

CODE description pcs.
TARGAHORIT Label plate for PATROL and H-RAIL systems IT 1
TARGAHORDE Label plate for PATROL and H-RAIL systems DE 1
TARGAHOREN Label plate for PATROL and H-RAIL systems EN 1
TARGAHORES Label plate for PATROL and H-RAIL systems ES 1
TARGAHORFR Label plate for PATROL and H-RAIL systems FR 1
TARGAHORPT Label plate for PATROL and H-RAIL systems PT 1
TARGAHORRU Label plate for PATROL and H-RAIL systems RU 1
TARGAHORCS Label plate for PATROL and H-RAIL systems CS 1
TARGAHORDA Label plate for PATROL and H-RAIL systems DA 1
TARGAHOREL Label plate for PATROL and H-RAIL systems EL 1
TARGAHORET Label plate for PATROL and H-RAIL systems ET 1
TARGAHORFI Label plate for PATROL and H-RAIL systems FI 1
TARGAHORHR Label plate for PATROL and H-RAIL systems HR 1
TARGAHORHU Label plate for PATROL and H-RAIL systems HU 1
TARGAHORIS Label plate for PATROL and H-RAIL systems IS 1
TARGAHORJA Label plate for PATROL and H-RAIL systems JA 1
TARGAHORLT Label plate for PATROL and H-RAIL systems LT 1
TARGAHORLV Label plate for PATROL and H-RAIL systems LV 1
TARGAHORNL Label plate for PATROL and H-RAIL systems NL 1
TARGAHORNO Label plate for PATROL and H-RAIL systems NO 1
TARGAHORPL Label plate for PATROL and H-RAIL systems PL 1
TARGAHORRO Label plate for PATROL and H-RAIL systems RO 1
TARGAHORSK Label plate for PATROL and H-RAIL systems SK 1
TARGAHORSL Label plate for PATROL and H-RAIL systems SL 1
TARGAHORSV Label plate for PATROL and H-RAIL systems SV 1
TARGAHORTR Label plate for PATROL and H-RAIL systems TR 1
TARGAHORZH Label plate for PATROL and H-RAIL systems ZH 1
TARGAHORAR Label plate for PATROL and H-RAIL systems AR 1
