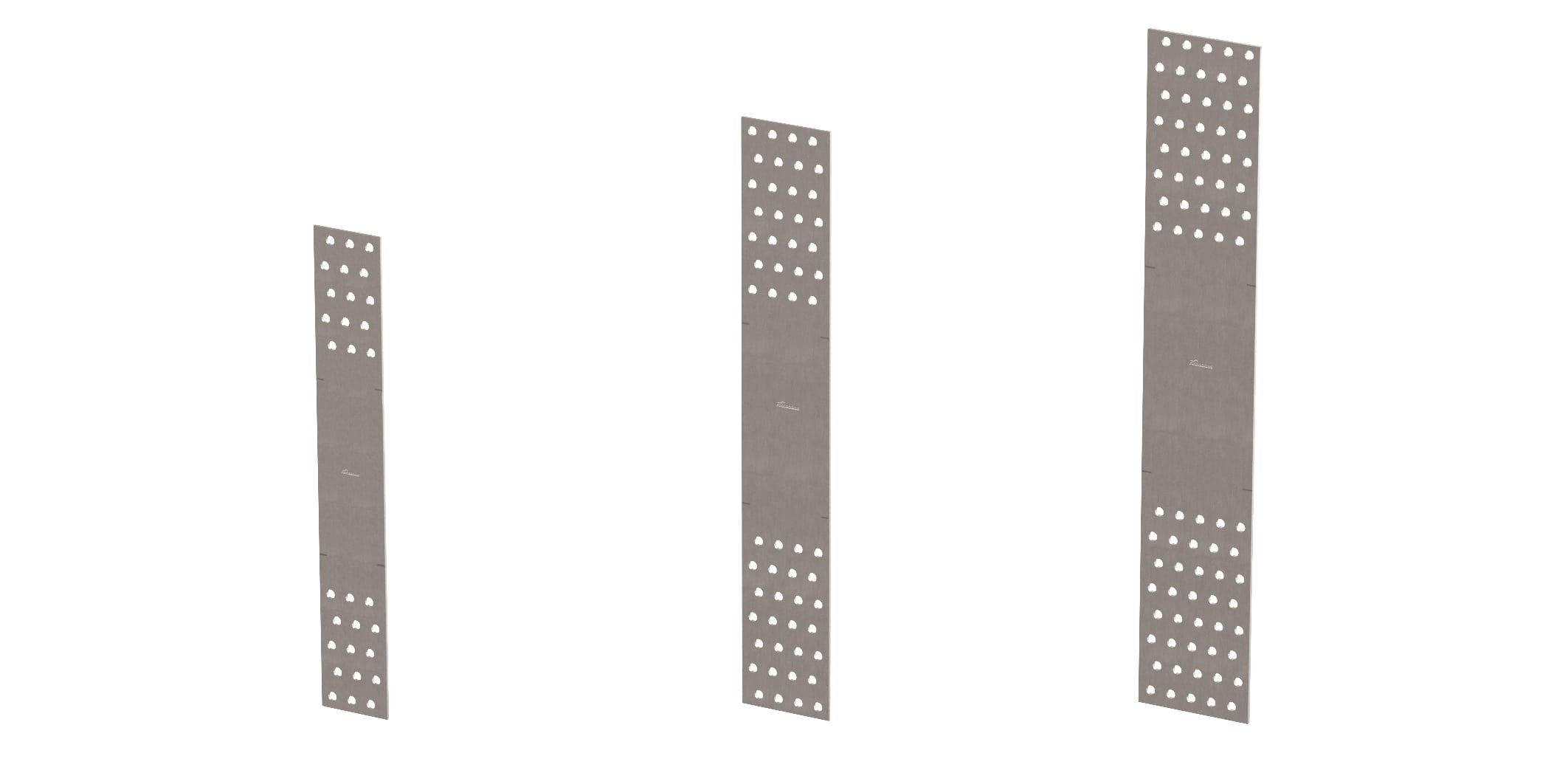

ПЛАСТИНА, УСТОЙЧИВАЯ К ВОЗДЕЙСТВИЮ СИЛ НА ОТРЫВ
WHT PLATE T
Ассортимент пластин WHT PLATE T для растягивающих нагрузок включает 3 версии разной толщины, материала и высоты для обеспечения различных уровней прочности на разрыв.
Идеально подходят для использования на CLT для многоэтажных зданий, все они рассчитаны и сертифицированы для растягивающих нагрузок на стыки между деревом и деревом.
WHT PLATE T, ВЫСОКОПРОЧНАЯ ПЛИТА ДЛЯ ДЕРЕВЯННОГО МНОГОЭТАЖА
WHT PLATE T плиты для дерева - идеальное решение для проектирования многоэтажных зданий с разной толщиной перекрытий, благодаря характерному пределу прочности на разрыв более 150 кН.
Металлическая пластина обеспечивает оптимальную работу в сочетании с шурупами HBS PLATE или HBS PLATE EVO: головка шурупов имеет уступ, а толщина увеличена для обеспечения абсолютно безопасного и надежного крепления пластин к дереву.
Изготовленные из углеродистой стали с глянцевым цинкованием, они предназначены для создания стыков древесины с деревянными панелями CLT, LVL, массивных деревянных и клееных панелей и балок, каркасных конструкций (каркас платформы) и деревянных конструкций. панели в целом.
Документы
Tехнические характеристики
|
|
|---|---|
| Декларация характеристик качества (DOP) | Скачать |
Файл CAD
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
WHT PLATE T
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| WHTPT300 | 67 | 300 | 2 | 10 |
| WHTPT530 | 67 | 530 | 2.5 | 10 |
| WHTPT600 | 91 | 594 | 3 | 10 |
| WHTPT720 | 118 | 722 | 4 | 5 |
| WHTPT820 | 145 | 826 | 5 | 1 |
