ПОТАЙНОЙ СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ КРЕПЛЕНИЙ ДЕРЕВО-БЕТОН
LOCK C

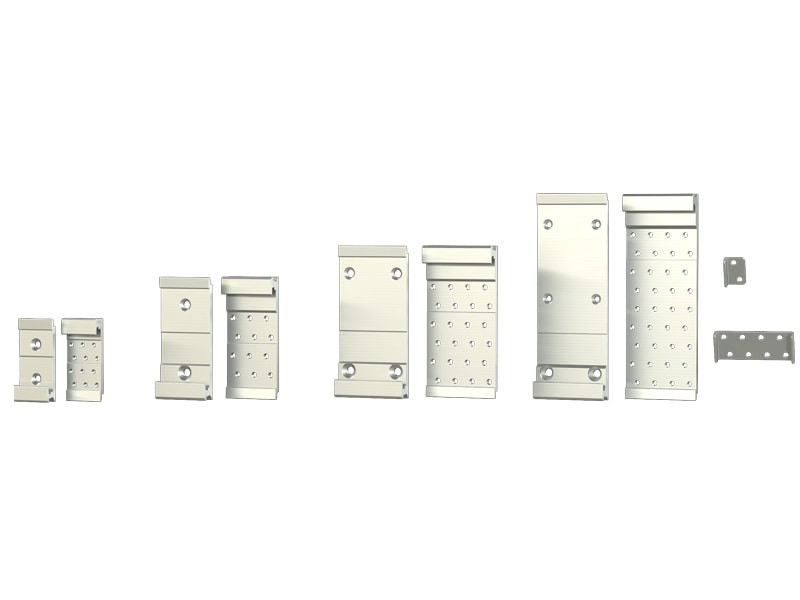

LOCK C - это скрытый соединитель из алюминиевого сплава для создания простых в установке стыков между деревом и бетоном. Система крючков идеальна для быстрого снятия деревянных балок в зависимости от сезона.
Видео
LOCK C, КРЮКОВАЯ ПЛАСТИНА ДЛЯ СОЕДИНЕНИЯ ДРЕВЕСИНЫ С БЕТОНОМ
Установка на бетон происходит быстро благодаря креплению с помощью винтовых анкеров со стороны бетона и самосверлящих винтов со стороны древесины. Крепление на бетоне скрыто. При установке без канавок он создает эстетически приятную тень от стыка.
Изготовленная из алюминиевого сплава, скрытая пластина LOCK C идеально подходит для реставрации или реконструкции существующих зданий, а также для строительства крыш или пергол вблизи бетонных опор.
Изготовленный из алюминиевого сплава, он может быть использован для сдвиговых соединений древесины с бетоном на цельной древесине и клееном брусе, CLT и LVL.
Документы
Tехнические характеристики
|
|
|---|---|
LOCK: Bыбор соединителя и гид по долговечности
|
|
Сертификат ETA
|
|
| Декларация характеристик качества (DOP) | Скачать |
Файл CAD
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
LOCK C
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKC53120 | 52.5 | 120 | 20 | 25 |
| LOCKC75175 | 75 | 175 | 22 | 12 |
| LOCKC100215 | 100 | 215 | 22 | 8 |
| LOCKC100290 | 100 | 290 | 22 | 10 |
LOCK STOP
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKSTOP5 | 19 | 27.5 | 1.5 | 100 |
| LOCKSTOP7 | 26.5 | 38 | 1.5 | 50 |
| LOCKSTOP75 | 81 | 40 | 2.5 | 20 |
| LOCKSTOP100 | 106 | 40 | 2.5 | 20 |
