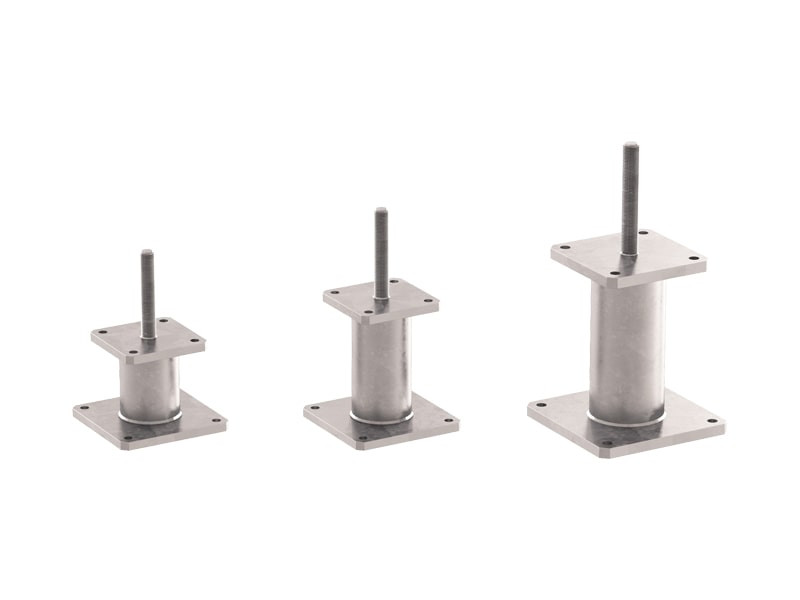

ВЫСОКОПРОЧНАЯ ОПОРА
S50
S50 - это мощная и сертифицированная пора скрытого монтажа, предназначенная для строительства больших конструкций. Благодаря прочности на сжатие, превышающей 300 кН, он идеально подходит для систем опор и балок больших размеров и больших пролетов.
S50, ВЫСОКОПРОЧНОЕ СКРЫТОЕ ОСНОВАНИЕ
Основание стойки S50 приподнято над землей, чтобы избежать брызг и застоя воды и гарантировать высокую долговечность. Скрытое крепление к деревянному элементу обеспечивает приятный эстетический вид. Он идеально подходит для передачи высоких сил сжатия, создаваемых большими колоннами.
Его исключительные значения прочности на сжатие рассчитаны и сертифицированы в соответствии с ETA. Изготовлен из углеродистой стали с горячим цинкованием, он подходит для классов эксплуатации 1, 2 и 3 и используется для обработки массивной древесины, клееного бруса, CLT и LVL.
Документы
Tехнические характеристики
|
|
---|---|
Сертификат ETA
|
|
Декларация характеристик качества (DOP) | Скачать |
Файл CAD
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
S50
CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
Ø
[mm]
|
s
[mm]
|
pcs. |
---|---|---|---|---|---|---|
S50120120 | 120 | 120 | 144 | Ø80 | 12 | 1 |
S50120180 | 120 | 120 | 204 | Ø80 | 12 | 1 |
S50160180 | 160 | 160 | 212 | Ø100 | 16 | 1 |
S50160240 | 160 | 160 | 272 | Ø100 | 16 | 1 |
