Т-ОБРАЗНАЯ ОПОРА
F70

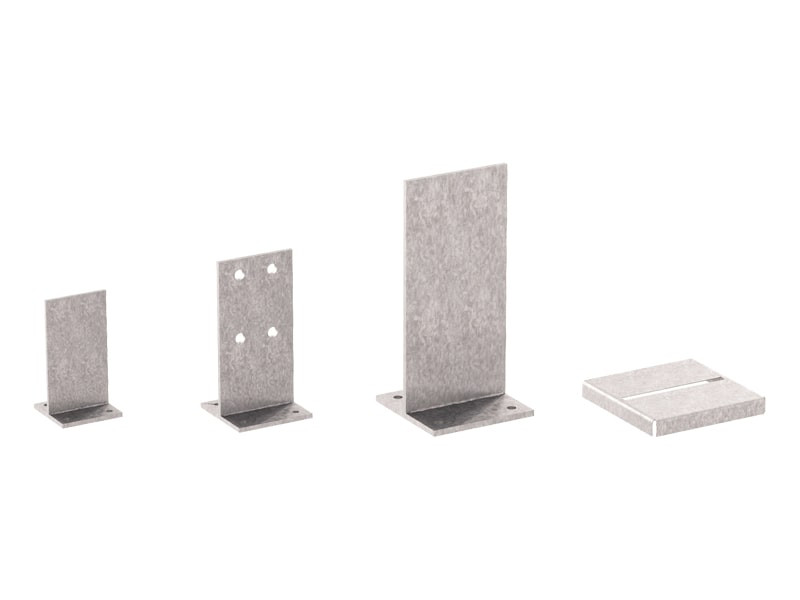

F70 - это скрытая опора для столбов, предназначенная для размещения подставок любых размеров. Доступен в двух версиях: без отверстий, для использования с саморезами SBD; с отверстиями, для использования с гладкими дюбелями или болтами.
Видео
СКРЫТАЯ ОПОРА F70: ПРИЯТНЫЙ ЭСТЕТИЧЕСКИЙ ВИД И АДАПТАЦИЯ ДЛЯ КОЛОНН ВСЕХ РАЗМЕРОВ

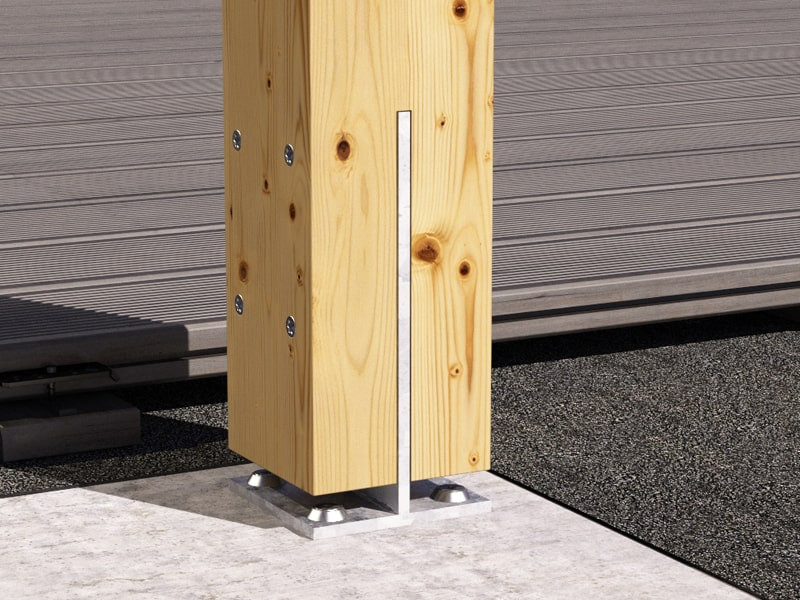

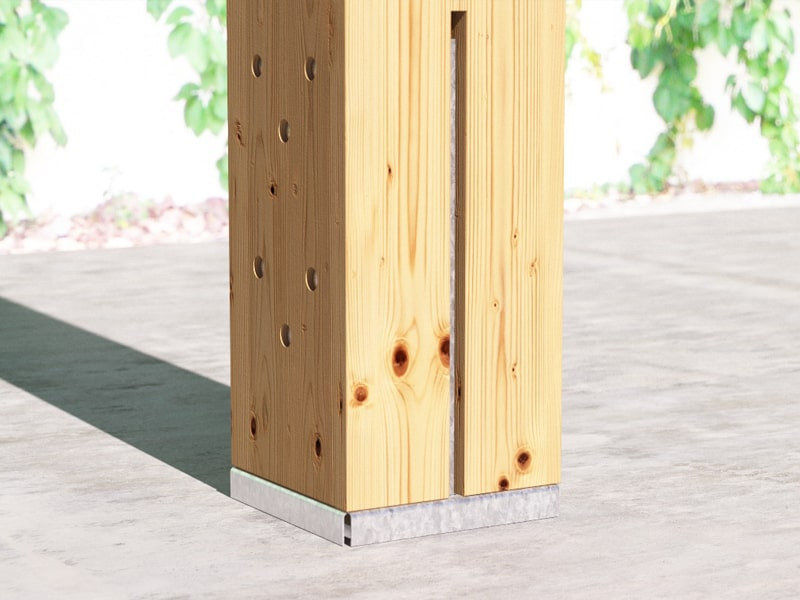

Внутренняя пластина для ножей основания стойки F70 используется для создания полностью скрытого соединения, что обеспечивает превосходный эстетический вид. F70 - это стойкая к моменту почтовая база для создания фиксированных полуограничений.
В зависимости от используемой конфигурации крепления получаются разные уровни прочности. Различные конфигурации крепления рассчитаны и сертифицированы в соответствии с ETA. F70 устойчив к сжатию, растяжению, сдвигу и моменту.
Для обеспечения превосходной прочности его можно интегрировать с пластиной F70 LIFT для создания подъема из земли и защиты анкеров от влаги. Изготовлен из углеродистой стали с горячим цинкованием, он подходит для классов эксплуатации 1, 2 и 3 и может использоваться для массивной древесины, клееного бруса, LVL**.
Документы
Tехнические характеристики
|
|
|---|---|
Технические характеристики CANADA
|
|
Сертификат ETA
|
|
| Декларация характеристик качества (DOP) | Скачать |
Файл CAD
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
F70
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| F7080 | 80 | 80 | 156 | 4 | 1 |
| F70100 | 100 | 100 | 206 | 6 | 1 |
| F70140 | 140 | 140 | 308 | 8 | 1 |
| F70180 | 180 | 120 | 400 | 6 | 1 |
| F70220 | 220 | 140 | 400 | 6 | 1 |
F70 L - with holes
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| F70100L | 100 | 100 | 206 | 6 | 1 |
| F70140L | 140 | 140 | 308 | 8 | 1 |
| F70180L | 180 | 120 | 400 | 6 | 1 |
| F70220L | 220 | 140 | 400 | 6 | 1 |
F70 LIFT
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| F70100LIFT | 120 | 120 | 20 | 2 | 1 |
| F70140LIFT | 160 | 160 | 22 | 2 | 1 |
ALUMIDI
| CODE | H
[mm]
|
pcs. |
|---|---|---|
| ALUMIDI80 | 80 | 25 |
| ALUMIDI120 | 120 | 25 |
| ALUMIDI160 | 160 | 25 |
| ALUMIDI200 | 200 | 15 |
| ALUMIDI240 | 240 | 15 |
