СИСТЕМА СОЕДИНЕНИЯ И УСИЛЕНИЯ ДЛЯ СТОЕК И ПЕРЕКРЫТИЙ
SPIDER

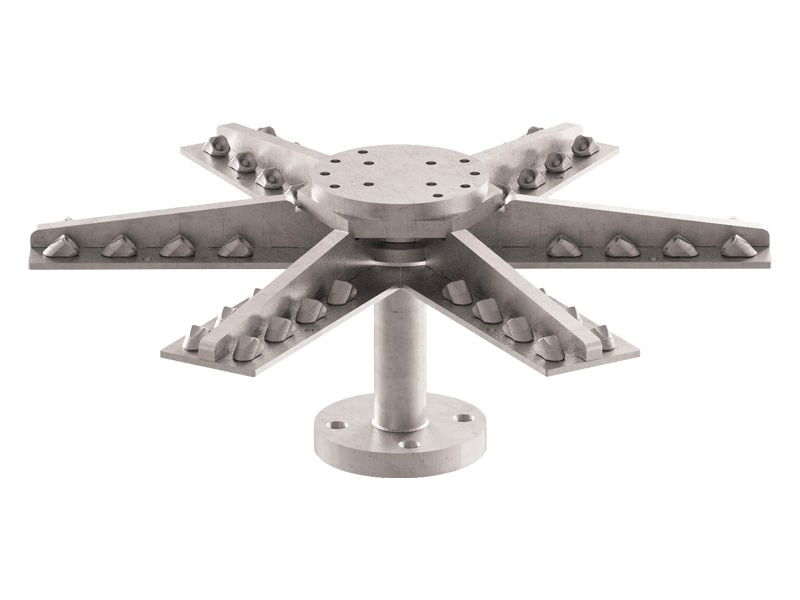

Система соединения и усиления SPIDER представляет собой революцию в мире деревянного строительства.
Он позволяет возводить многоэтажные здания с межэтажным перекрытием, которые до сих пор было невозможно построить, с расстоянием между колоннами более 7,0 х 7,0 м структурной сетки, и позволяет передавать более 5000 кН вертикальная сила между стойками.
Видео
SPIDER, РЕВОЛЮЦИОННАЯ СИСТЕМА ПОДКЛЮЧЕНИЯ И УСИЛЕНИЯ, КОТОРАЯ ПОЗВОЛЯЕТ ВАШИМ КОНСТРУКЦИЯМ ДОСТИГНУТЬ НЕВЕРОЯТНУЮ ВЫСОТУ

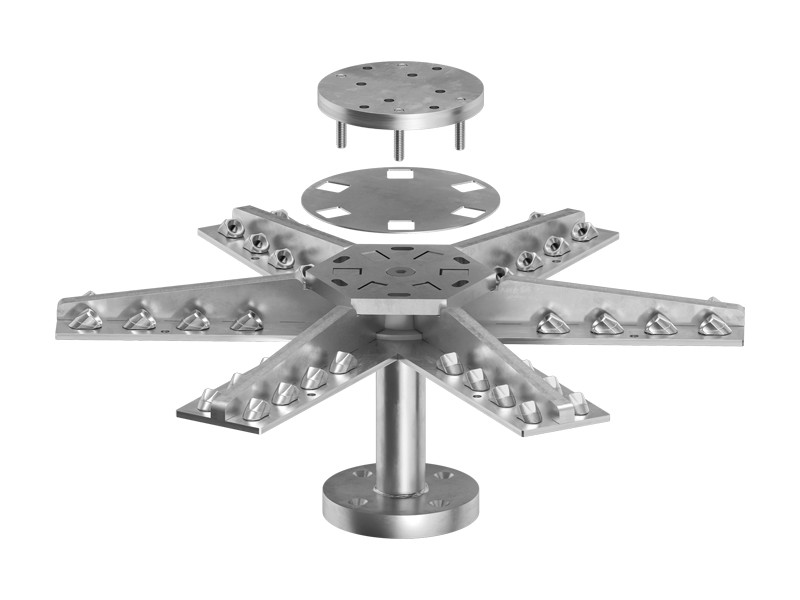

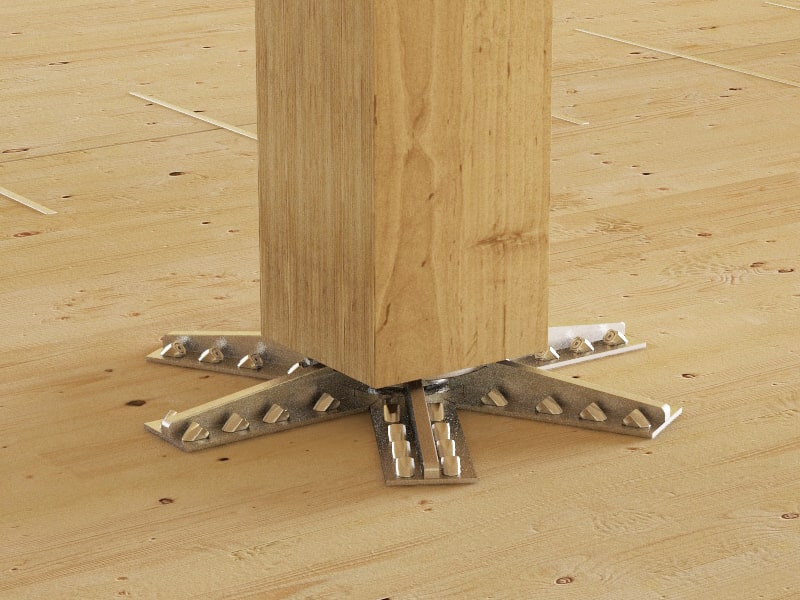

Революционная система SPIDER позволяет создавать деревянные небоскребы с системой колонн на перекрытиях, исключая все балки. Стальной сердечник системы предотвращает раздавливание панелей CLT и позволяет передавать вертикальную нагрузку более 5000 кН между колоннами.
Плечи системы обеспечивают усиление панелей CLT на сдвиг, обеспечивая исключительные значения прочности на сдвиг. SPIDER предлагает возможность создавать свободные пролеты более 6,0 x 6,0 м даже без специальных соединений между панелями.

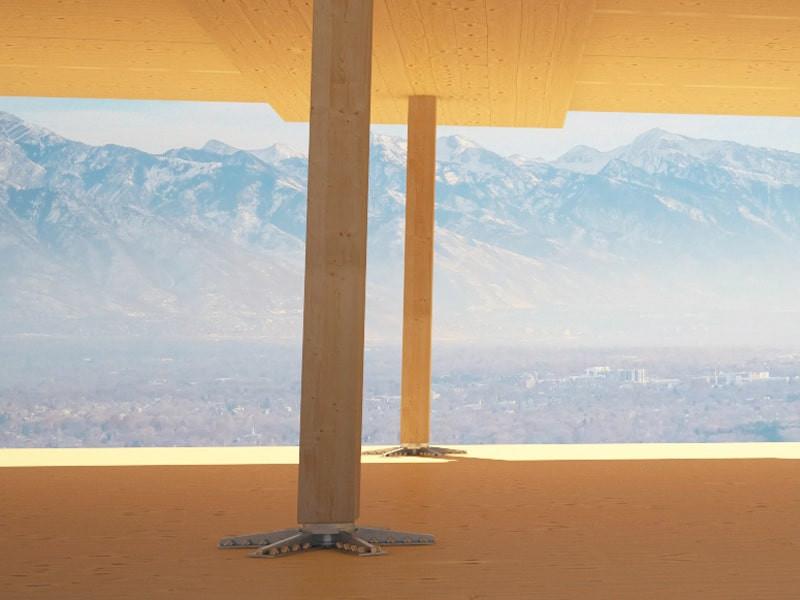

Помимо многоэтажных зданий, SPIDER открывает новые архитектурные горизонты, позволяя создавать конструкции с большими пространствами, уменьшенным количеством колонн и большими окнами. Изготовленный из оцинкованной стали S355-S690, он сертифицирован, рассчитан и оптимизирован для клееной древесины, LVL, стальных и железобетонных колонн.
Документы
Tехнические характеристики
|
|
|---|---|
Сертификат ETA
|
|
Файл CAD
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
SPIDER
| CODE | Ø
[mm]
|
H
[mm]
|
measures
[mm]
|
pcs. |
|---|---|---|---|---|
| SPI60S160 | 60 | 160 | A=200 B=200 | 1 |
| SPI60S180 | 60 | 180 | A=200 B=200 | 1 |
| SPI60S200 | 60 | 200 | A=200 B=200 | 1 |
| SPI60S220 | 60 | 220 | A=200 B=200 | 1 |
| SPI60S240 | 60 | 240 | A=200 B=200 | 1 |
| SPI60S280 | 60 | 280 | A=200 B=200 | 1 |
| SPI60S320 | 60 | 320 | A=200 B=200 | 1 |
| SPI80S160 | 80 | 160 | A=240 B=200 | 1 |
| SPI80S180 | 80 | 180 | A=240 B=200 | 1 |
| SPI80S200 | 80 | 200 | A=240 B=200 | 1 |
| SPI80S220 | 80 | 220 | A=240 B=200 | 1 |
| SPI80S240 | 80 | 240 | A=240 B=200 | 1 |
| SPI80S280 | 80 | 280 | A=240 B=200 | 1 |
| SPI80S320 | 80 | 320 | A=240 B=200 | 1 |
| SPI80M160 | 80 | 160 | A=280 B=240 | 1 |
| SPI80M180 | 80 | 180 | A=280 B=240 | 1 |
| SPI80M200 | 80 | 200 | A=280 B=240 | 1 |
| SPI80M220 | 80 | 220 | A=280 B=240 | 1 |
| SPI80M240 | 80 | 240 | A=280 B=240 | 1 |
| SPI80M280 | 80 | 280 | A=280 B=240 | 1 |
| SPI80M320 | 80 | 320 | A=280 B=240 | 1 |
| SPI80L160 | 80 | 160 | A=280 B=280 | 1 |
| SPI80L180 | 80 | 180 | A=280 B=280 | 1 |
| SPI80L200 | 80 | 200 | A=280 B=280 | 1 |
| SPI80L220 | 80 | 220 | A=280 B=280 | 1 |
| SPI80L240 | 80 | 240 | A=280 B=280 | 1 |
| SPI80L280 | 80 | 280 | A=280 B=280 | 1 |
| SPI80L320 | 80 | 320 | A=280 B=280 | 1 |
| SPI100S160 | 100 | 160 | A=240 B=240 | 1 |
| SPI100S180 | 100 | 180 | A=240 B=240 | 1 |
| SPI100S200 | 100 | 200 | A=240 B=240 | 1 |
| SPI100S220 | 100 | 220 | A=240 B=240 | 1 |
| SPI100S240 | 100 | 240 | A=240 B=240 | 1 |
| SPI100S280 | 100 | 280 | A=240 B=240 | 1 |
| SPI100S320 | 100 | 320 | A=240 B=240 | 1 |
| SPI100M160 | 100 | 160 | A=280 B=280 | 1 |
| SPI100M180 | 100 | 180 | A=280 B=280 | 1 |
| SPI100M200 | 100 | 200 | A=280 B=280 | 1 |
| SPI100M220 | 100 | 220 | A=280 B=280 | 1 |
| SPI100M240 | 100 | 240 | A=280 B=280 | 1 |
| SPI100M280 | 100 | 280 | A=280 B=280 | 1 |
| SPI100M320 | 100 | 320 | A=280 B=280 | 1 |
| SPI120S160 | 120 | 160 | A=280 B=280 | 1 |
| SPI120S180 | 120 | 180 | A=280 B=280 | 1 |
| SPI120S200 | 120 | 200 | A=280 B=280 | 1 |
| SPI120S220 | 120 | 220 | A=280 B=280 | 1 |
| SPI120S240 | 120 | 240 | A=280 B=280 | 1 |
| SPI120S280 | 120 | 280 | A=280 B=280 | 1 |
| SPI120S320 | 120 | 320 | A=280 B=280 | 1 |
| SPI120M160 | 120 | 160 | A=280 B=280 | 1 |
| SPI120M180 | 120 | 180 | A=280 B=280 | 1 |
| SPI120M200 | 120 | 200 | A=280 B=280 | 1 |
| SPI120M220 | 120 | 220 | A=280 B=280 | 1 |
| SPI120M240 | 120 | 240 | A=280 B=280 | 1 |
| SPI120M280 | 120 | 280 | A=280 B=280 | 1 |
| SPI120M320 | 120 | 320 | A=280 B=280 | 1 |
TOP PLATE
| CODE | description | Ø
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| STP20020C | top plate for SPI60S | 200 | 20 | 1 |
