УГЛОВАЯ ПЛАСТИНА HOLD DOWN WHT: УНИВЕРСАЛЬНОСТЬ И ПРОЧНОСТЬ
WHT
Уголок hold down WHT от Rothoblaas представлен на рынке в оптимизированной версии классического уголка для растягивающих нагрузок. Новый вариант предлагает более эффективное крепление без ущерба для характеристик и без того исключительного продукта.

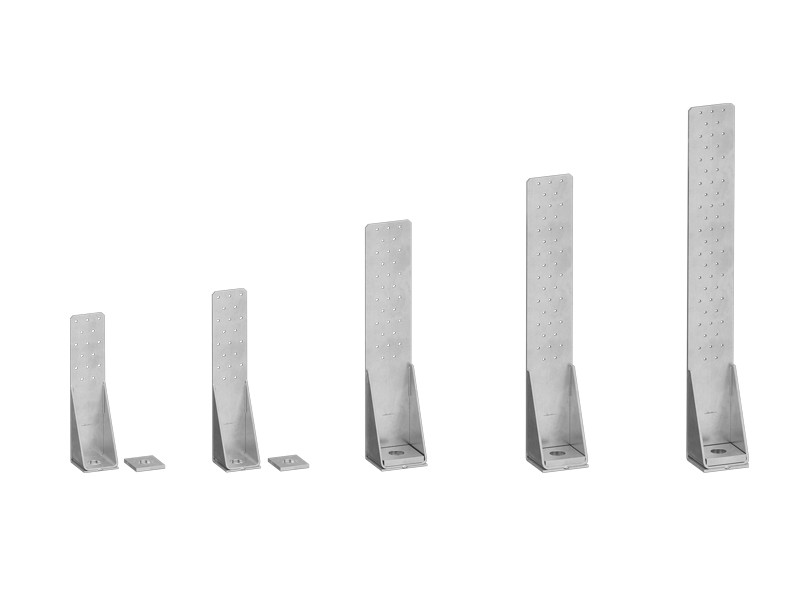

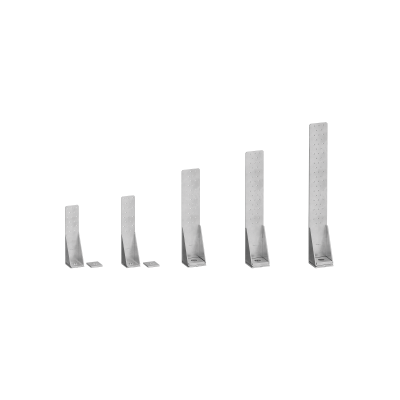

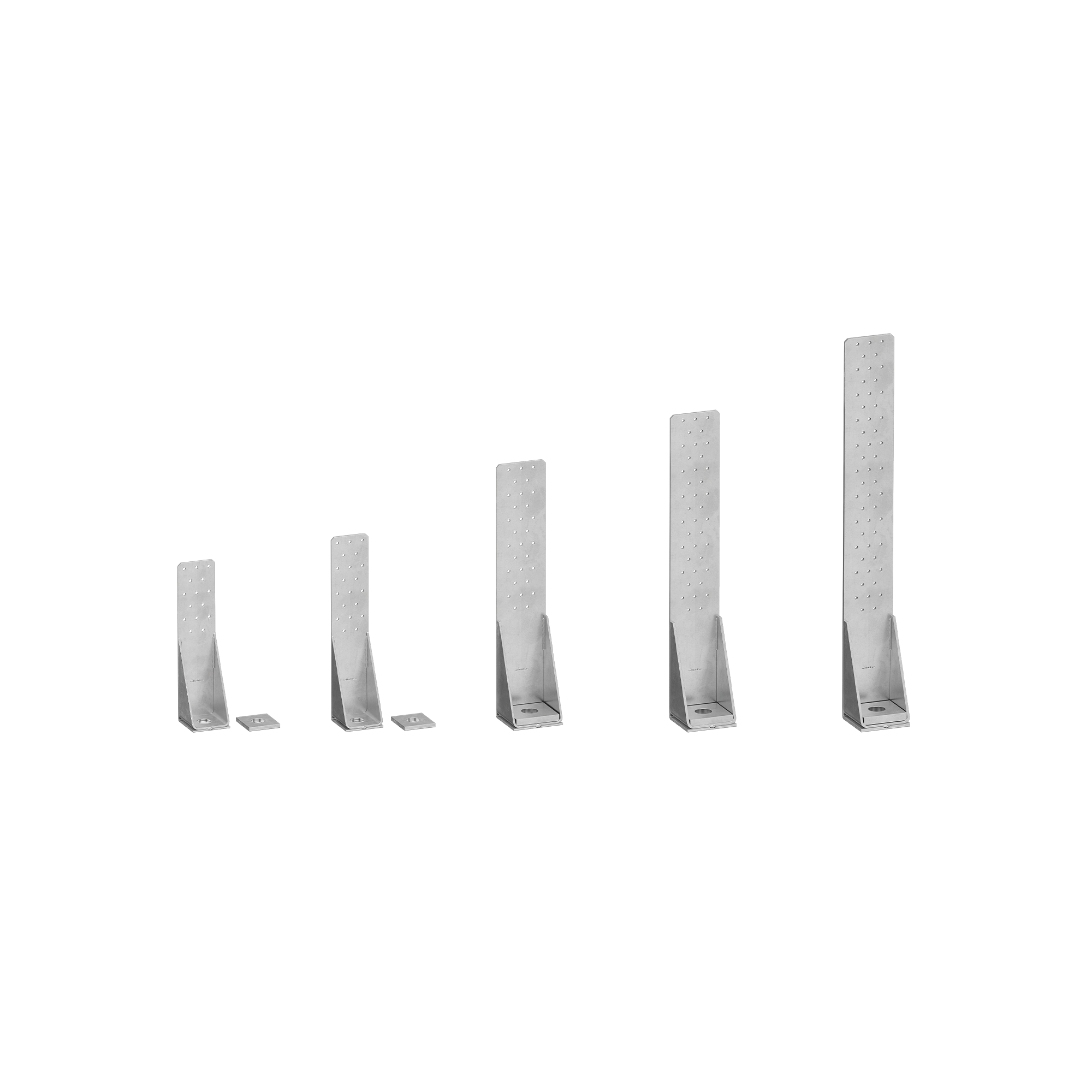

Предлагаемый в 5 размерах, уголок hold down WHT подходит для любых статических или сейсмических требований, обеспечивая свободу крепления с помощью гвоздей, шурупов или частичных гвоздевых швов.
HOLD-DOWN ОТ ROTHOBLAAS: ВИДЫ ПРИМЕНЕНИЯ И ПРЕИМУЩЕСТВА

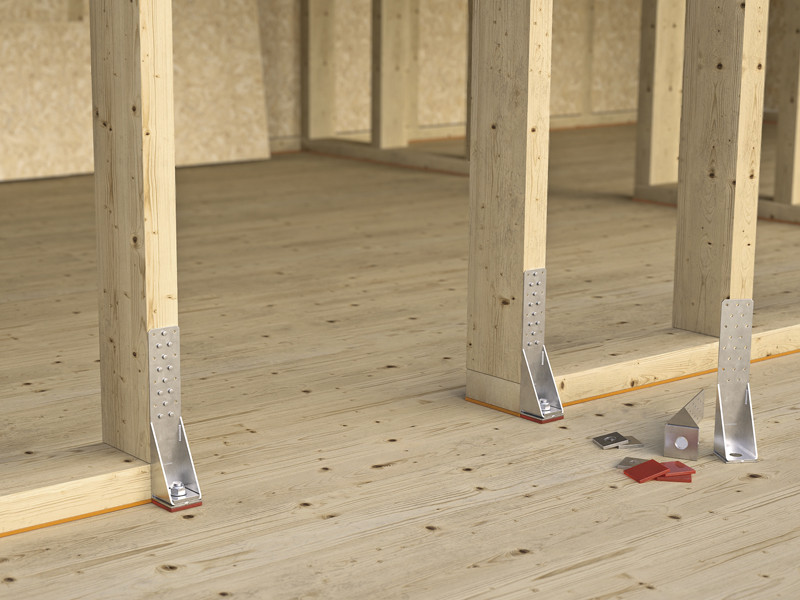

Уголок hold down WHT подходит для стен из CLT, LVL или timber frame и предлагает универсальные решения для соединений деревянных стен, обеспечивающих прочность на растяжение. Идеально подходит для конфигураций «дерево-дерево», «дерево-бетон» и «дерево-сталь», а также для цельной и ламинированной древесины, каркасных стен и панелей CLT и LVL. Гвоздевые швы NARROW PATTERN позволяют адаптировать его к каркасным стенам со стойками небольшой ширины (60 мм).
HOLD DOWN ДЛЯ ГИБРИДНЫХ КОНСТРУКЦИЙ

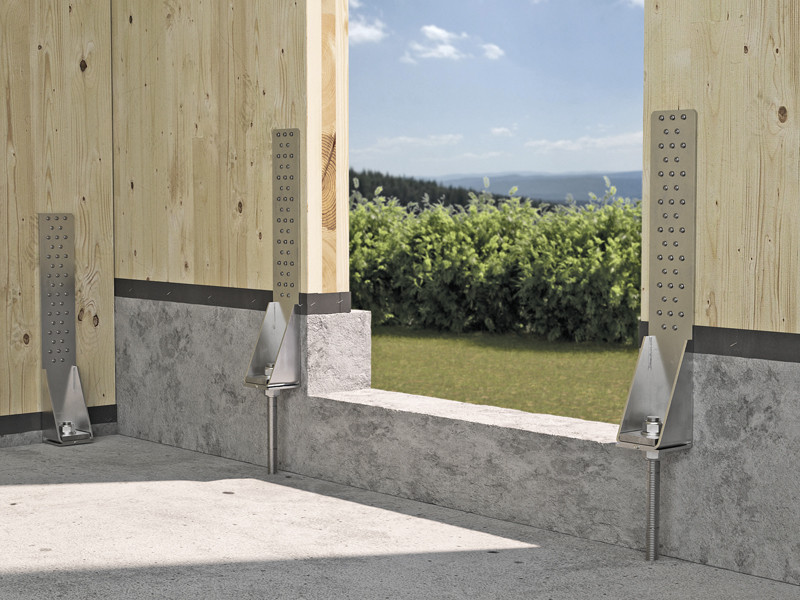

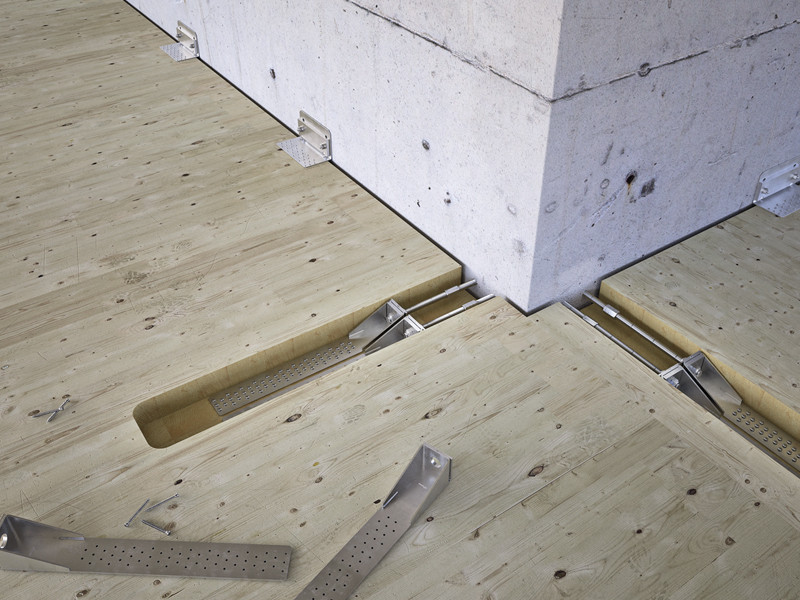

WHT - это идеальный hold down для создания растянутых соединений между деревянными перекрытиями и ветровой связью в гибридных деревобетонных зданиях. Крепление легких или тяжелых стен к бетону с помощью WHT возможно как при строительстве новых зданий, так и при реконструкции.
Максимальная универсальность, гарантированная прочность и свобода крепления для любых структурных потребностей: на стройке есть WHT.
Документы
Tехнические характеристики
|
|
|---|---|
Сертификат ETA
|
|
| Декларация характеристик качества (DOP) | Скачать |
Файл CAD
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
WHT
| CODE | info | H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| WHT15 | - | 250 | 2.5 | 20 |
| WHT20 | - | 290 | 3 | 20 |
| WHT30 | December 2024 | 400 | 3 | 10 |
| WHT40 | December 2024 | 480 | 4 | 10 |
| WHT55 | - | 600 | 5 | 10 |
WHTW
| CODE | Ø
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|
| WHTW6016 | 18 | 6 | 120 |
| WHTW6020 | 22 | 6 | 120 |
| WHTW8020 | 22 | 10 | 50 |
| WHTW8024 | 26 | 10 | 50 |
| WHTW8024L | 26 | 12 | 40 |
XYLOFON WASHER - WHT
| CODE | P
[mm]
|
B
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYLW806060 | 60 | 60 | 6 | 10 |
| XYLW808080 | 80 | 80 | 6 | 10 |
