РАБОТА НА ВЫСОТЕ
H-RAIL OVERHEAD
Работа на высоте требует надежной анкерной линии, но традиционные решения часто могут быть эстетически непривлекательными или ограничивать использование рабочей зоны. Рельсовая система H-RAIL — это гибкое и безопасное решение, характеризующееся минимальным визуальным эффектом. Благодаря своей конструкции H-RAIL требует лишь нескольких точек крепления и позволяет создавать жесткие анкерные линии различной конфигурации. H-RAIL — идеальный вариант для работы на высоте, как в удерживающем, так и в подвесном режиме.
Видео
Работы на высоте с H-RAIL OVERHEAD
Система H-RAIL была специально разработана для использования со специальным скользящим блоком на четырех колесах, что делает ее идеальной для работ на высоте как в режиме страховки от падения, так и в подвесном режиме.

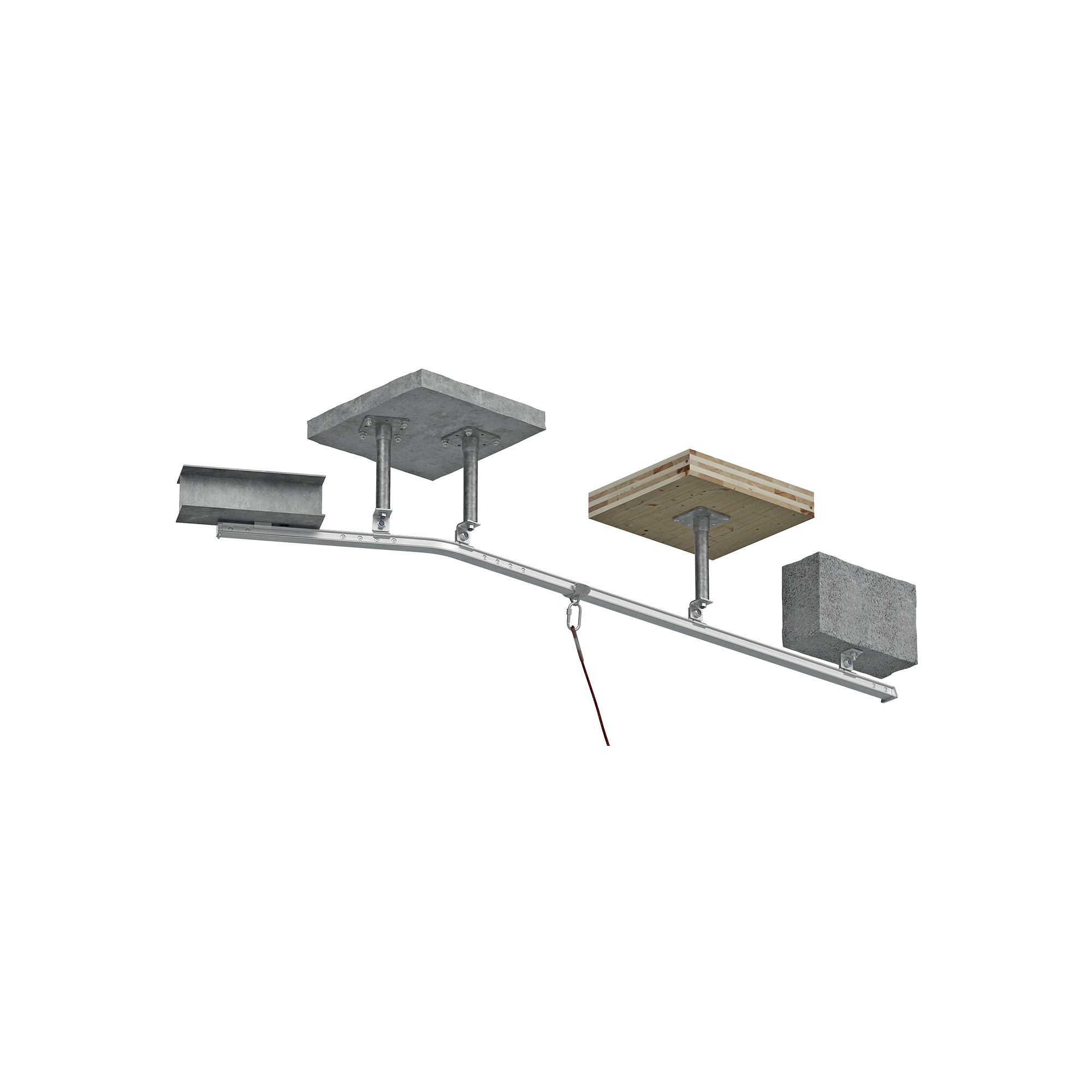

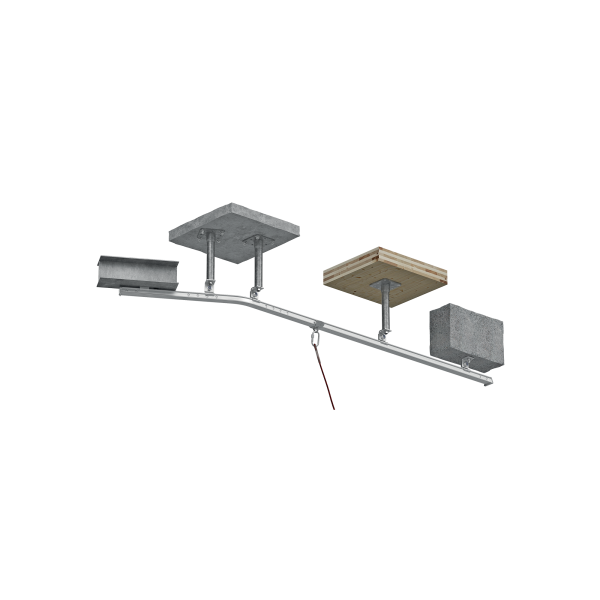

Универсальность H-RAIL позволяет монтировать ее на различные типы конструкций, будь они деревянные, бетонные или стальные, и идеально адаптировать ее к любым требованиям установки. В отличие от других имеющихся моделей H-RAIL OVERHEAD устанавливается под несущей конструкцией, в то время как H-RAIL ON WALL — на стене, а H-RAIL ON FLOOR — на крыше.
При расстоянии между опорами до 6 метров процесс монтажа H-RAIL требует всего лишь нескольких точек крепления, что упрощает установку.
Что подразумевается под работой на высоте
К работам на высоте относится любой вид трудовой деятельности с риском падения с высоты более 2 метров, что влечет за собой необходимость обеспечивать безопасность операторов при падении на любом этапе. Зачастую для выполнения таких работ, как уход за фасадом, особенно на крупных зданиях, применяются громоздкие решения, такие как подвесные люльки (СОФ). Однако они требуют больших площадей и требований к установке, которые необходимо учитывать еще на этапе проектирования здания. H-RAIL предлагает альтернативное решение, обладающее лучшими характеристиками благодаря своей простоте и легкости.
H-RAIL OVERHEAD от Rothoblaas является олицетворением максимальной безопасности при высотных работах и при обслуживании крыш и фасадов. Эта инновационная система крепления, первоочередной задачей которой является обеспечение максимальной защиты операторов, предоставляет надежное и прочное решение для любого типа конструкции. Ее установка чрезвычайно проста и не требует сложных каменных работ, что обеспечивает исключительную эффективность монтажа. Эргономичный и компактный дизайн гармонирует с окружающей архитектурой, сохраняя эстетические характеристики места установки.
Изготовленная из чрезвычайно высококачественных и прочных материалов, H-RAIL предоставляет долгосрочную защиту, что обеспечивает уверенность и безопасность как для операторов, так и для пользователей задействованных конструкций. Универсальность и надежность системы делают ее идеальным выбором для широкого спектра применений - от промышленного обслуживания до ремонта жилых зданий, - помогая повышать стандарты безопасности и защищать жизни тех, кто работает на высоте.
Документы
Tехнические характеристики
|
|
---|---|
Декларация соответствия
|
|
Правила техники безопасности, инструкция по установке и эксплуатации
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
|
Декларация об установке и осмотре
|
Инструкция по монтажу
Инструкция по установке |
---|
RAIL
CODE | description | pcs. |
---|---|---|
RAIL3000 | 3m aluminium rail | 1 |
RAILC90 | 90° aluminium bend for rail | 1 |
RAILC120 | 120° aluminium bend for rail | 1 |
RAILC135 | 135° aluminium bend for rail | 1 |
RAILC150 | 150° aluminium bend for rail | 1 |
SUPPORT
CODE | description | pcs. |
---|---|---|
RAILBRAT | support element for rail | 1 |
RAILBRAT12 | M12 plate for RAILBRAT | 1 |
RAILBRAT16 | M16 plate for RAILBRAT | 1 |
RAILBRATW | for fixing on wood | 1 |
RAILBRAS | for direct fixing on steel | 1 |
TERMINAL ELEMENT
CODE | description | pcs. |
---|---|---|
RAILEND | rail end-stop without exit | 1 |
RAILENDOPEN | rail end-stop with exit | 1 |
JOINT
CODE | description | pcs. |
---|---|---|
RAILJUN | junction for rails and bends | 1 |
SLIDING DEVICE
CODE | description | pcs. |
---|---|---|
RAILSLIDE | sliding device | 1 |
RAILSLIDEOH | slide for overhead application | 1 |
TOOL
CODE | description | pcs. |
---|---|---|
RAILJUNTOOL | template for rail junction holes | 1 |
RAILPLATE | Rail system ID plate | 1 |
FASTENING
CODE | description | pcs. |
---|---|---|
RAILOCKSCREW | Lock screw | 250 |
RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
CODE | description | pcs. |
---|---|---|
TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
