РАБОТЫ НА ВЫСОТЕ И БЕЗОПАСНОСТЬ
H-RAIL ON WALL
Работы на высоте требуют надежной анкерной линии, которая, однако, может сильно бросаться в глаза или сильно сужать границы использования. Рельсовая система H-RAIL надежна, универсальна и минимально заметна. Благодаря своим компонентам система позволяет создавать жесткие горизонтальные, изогнутые или прямые анкерные линии с малым количеством креплений. H-RAIL подходит для работы на высоте как в удерживающем, так и в подвесном режиме.
Видео
Работы на высоте с H-RAIL ON WALL

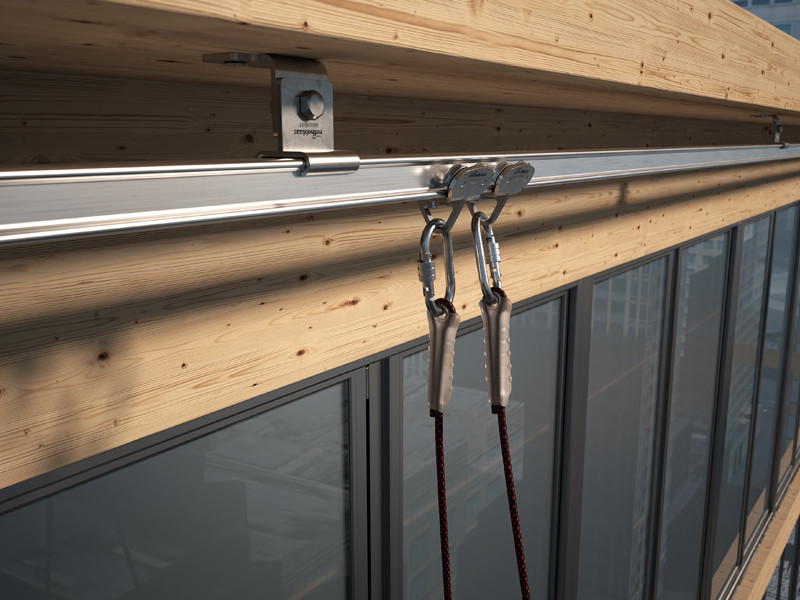

H-RAIL предназначена для использования со специальным скользящим устройством на четырех колесах, что позволяет работать на высоте, в том числе в подвешенном состоянии.

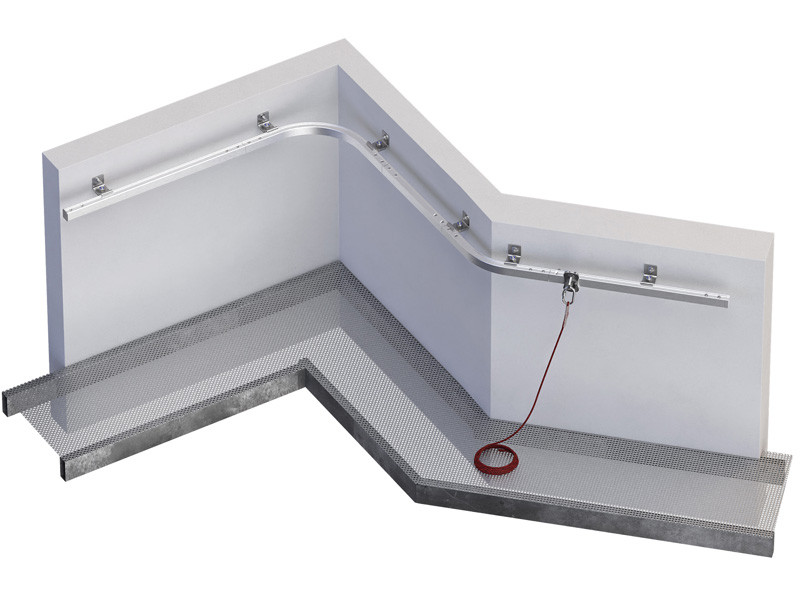

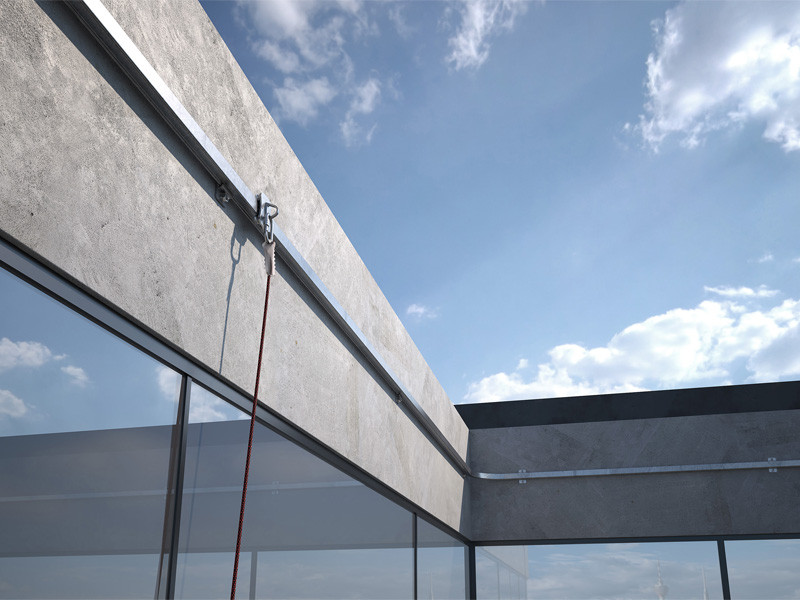

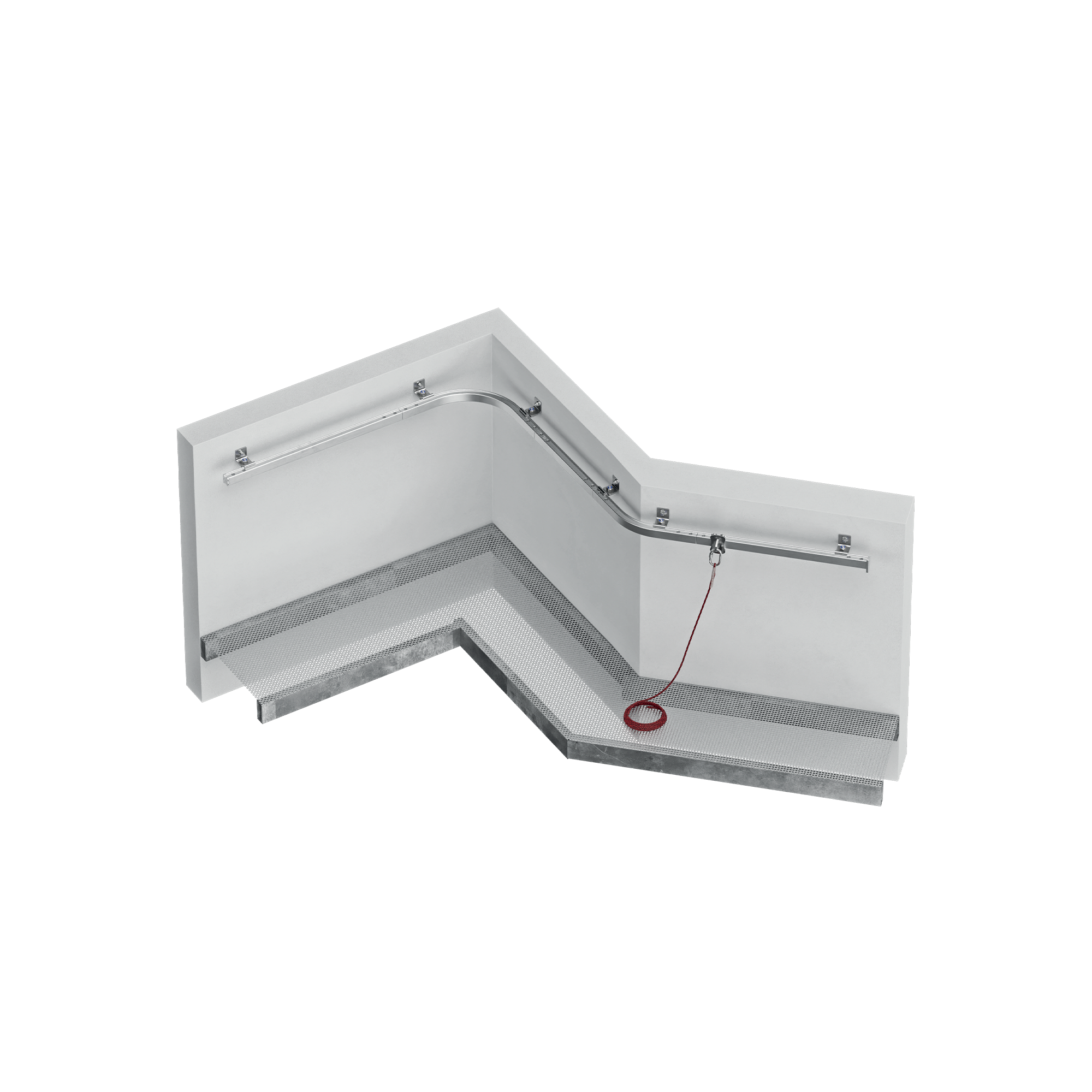

H-RAIL предлагает возможность монтажа на различные конструкции (дерево, бетон и сталь) с адаптацией к любым требованиям установки. В отличие от других моделей H-RAIL ON WALL устанавливается на стене, в то время как H-RAIL ON FLOOR устанавливается на крыше, а H-RAIL OVERHEAD — под несущей конструкцией.
Благодаря расстоянию между опорами до 6 м для сборки требуется ограниченное количество точек крепления.
Безопасность в свете определения работ на высоте
Что подразумевается под работой на высоте? Риск падения с высоты более 2 метров определяет работу на высоте, которая всегда требует надежного страховочного крепления. Однако при некоторых типах обслуживания, например, при уходе за фасадами, особенно если речь идет о больших зданиях, зачастую применяются очень громоздкие решения по обеспечению безопасности, такие как СОФ, также известные как люльки. Для их установки необходимо пространство для размещения машины с большой механической стрелой, вес и габариты которой должны быть учтены еще при проектировании здания. H-RAIL, напротив, благодаря своей простоте и легкости может устанавливаться позднее, обеспечивая при этом превосходную эксплуатационную эффективность.
Анкерная система Rothoblaas H-RAIL ON WALL представляет собой последнее слово техники с точки зрения безопасности при работе на высоте и обслуживании крыш и фасадов. Эта инновационная анкерная линия, разработанная с целью обеспечивать максимальную защиту операторов, представляет собой надежное и прочное решение для любого типа конструкции. Ее установка, осуществляемая непосредственно на стену, предельно проста и не требует сложных кладочных работ, что обеспечивает исключительную эффективность монтажа. Эргономичный и компактный дизайн системы гармонирует с окружающей архитектурой, не видоизменяя эстетические характеристики места установки. Изготовленная из чрезвычайно высококачественных и прочных материалов, она дарит длительную защиту, уверенность и безопасность как операторам, так и пользователям задействованных конструкций. Универсальность и надежность H-RAIL делают ее идеальным выбором для широкого спектра применений - от промышленного обслуживания до ремонта жилых зданий, - помогая повышать стандарты безопасности и защищать жизни тех, кто работает на высоте.
Документы
Tехнические характеристики
|
|
---|---|
Декларация соответствия
|
|
Правила техники безопасности, инструкция по установке и эксплуатации
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
|
Декларация об установке и осмотре
|
Инструкция по монтажу
Инструкция по установке |
---|

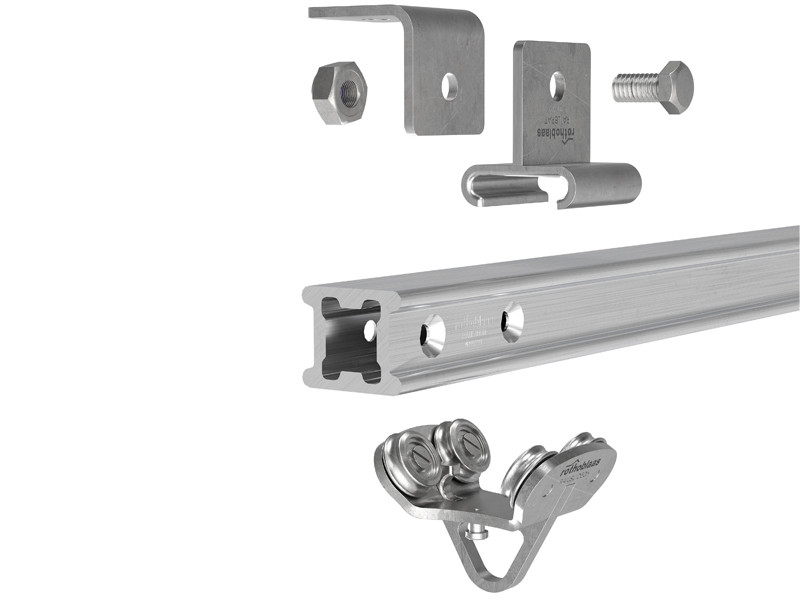

RAIL
CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
---|---|---|---|---|---|---|
RAIL3000 | 3m aluminium rail | EN AW 6063 (T6) | 49 | 41 | 3000 | 1 |
RAILVC90 | 90° curved rail | EN AW 6063 (T6) | 506 | 49 | 506 | 1 |
RAILVC135 | 135° curved rail | EN AW 6063 (T6) | 260 | 49 | 558 | 1 |
SUPPORT
CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
---|---|---|---|---|---|---|---|
RAILBRAT | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 | |
RAILBRATA4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
RAILBRAT90 | New | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 74 | 60 | 1 |
RAILBRAT90A4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 74 | 60 | 1 |
RAILBRAT12 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 | |
RAILBRAT12A4 | New | rail bracket | - | 60 | 63 | 60 | 1 |
RAILBRAT16 | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 63 | 60 | 1 | |
RAILBRAT16A4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 63 | 60 | 1 |
RAILBRATW | rail bracket | AISI 304 stainless steel grade 1.4301 | 103 | 63 | 60 | 1 | |
RAILBRATWA4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 103 | 63 | 60 | 1 |
RAILBRAS | rail bracket | AISI 304 stainless steel grade 1.4301 | 60 | 22 | 60 | 1 | |
RAILBRASA4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 60 | 22 | 60 | 1 |
RAILBRAW | rail bracket | AISI 304 stainless steel grade 1.4301 | 120 | 22 | 60 | 1 | |
RAILBRAWA4 | New | rail bracket | AISI 316 stainless steel grade 1.4401 | 120 | 22 | 60 | 1 |
TERMINAL ELEMENT
CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
---|---|---|---|---|---|---|---|
RAILEND | rail terminal element | AISI 304 stainless steel grade 1.4301 | 84.5 | 48.6 | 55 | 1 | |
RAILENDA4 | New | rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 48.6 | 55 | 1 |
RAILENDOPEN | rail terminal element | AISI 304 stainless steel grade 1.4301 | 49 | 49 | 60 | 1 | |
RAILENDOPENA4 | New | rail terminal element | AISI 316 stainless steel grade 1.4401 | - | 49 | 60 | 1 |
SLIDING DEVICE
CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
---|---|---|---|---|---|---|---|
RAILSLIDE | sliding device | AISI 304 stainless steel grade 1.4301 | 50 | 51 | 70 | 1 | |
RAILSLIDEA4 | New | sliding device | AISI 316 stainless steel grade 1.4401 | 50 | 51 | 70 | 1 |
RAILSLIDEOH | sliding device | AISI 304 stainless steel grade 1.4301 | 72 | 72 | 95 | 1 | |
RAILSLIDEOHA4 | New | sliding device | AISI 316 stainless steel grade 1.4401 | 72 | 72 | 95 | 1 |
JOINT
CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
---|---|---|---|---|---|---|
RAILJUN | rail junction element | EN AW 6082 | 28.7 | 32.7 | 340 | 1 |
TOOL
CODE | description | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
---|---|---|---|---|---|---|
RAILJUNTOOL | rail tool | EN AW 6082 - 1.1191 (C45E) aluminium | 92 | 116 | 132 | 1 |
RAILPLATE | rail id plate | - | - | 40 | 140 | 1 |
FASTENING
CODE | description | material | pcs. | |
---|---|---|---|---|
RAILOCKSCREW | lock screw | A2-70 | 250 | |
RAILSCREW | DIN 7991 A2-70 | A2-70 | 50 | |
RAILSCREWA4 | New | DIN 7991 A4-70 | A4-70 | 50 |
TARGAHORxy
CODE | description | pcs. |
---|---|---|
TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
