БЕЗОПАСНЫЕ СТРОИТЕЛЬНЫЕ РАБОТЫ НА ВЕРЕВКЕ
H-RAIL ON FLOOR

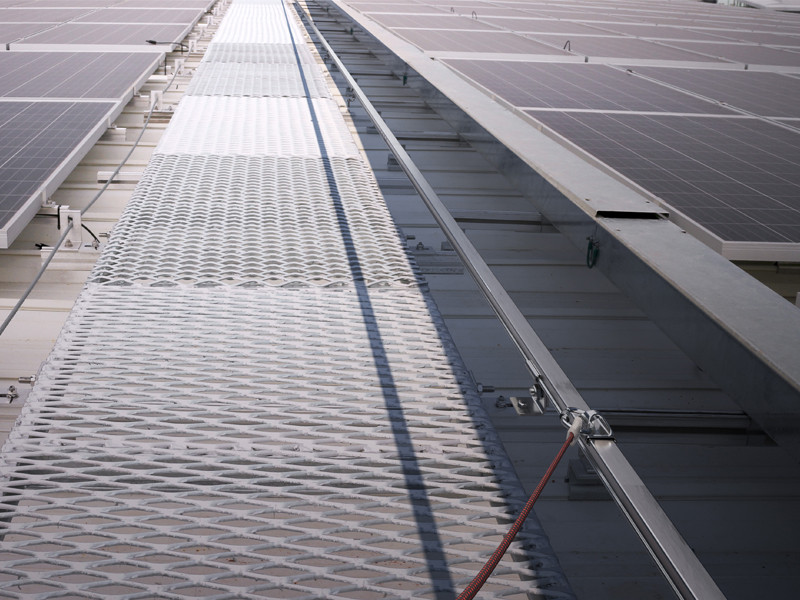

Строительные работы на веревке и работы на высоте в целом становятся проще и безопаснее благодаря этой рельсовой системе для горизонтального использования. И действительно, по сравнению с другими системами безопасности для высотных работ, рельс, закрепленный на кровле, занимает небольшую площадь и минимально заметен.

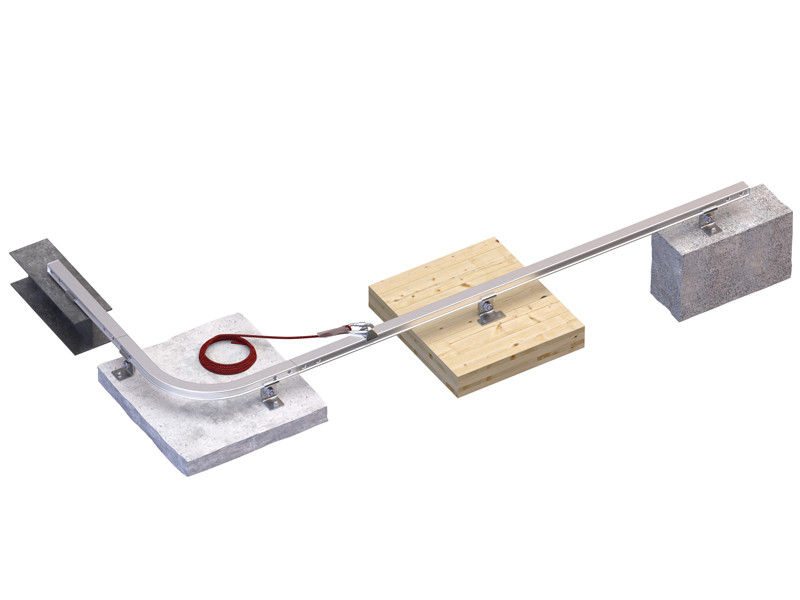

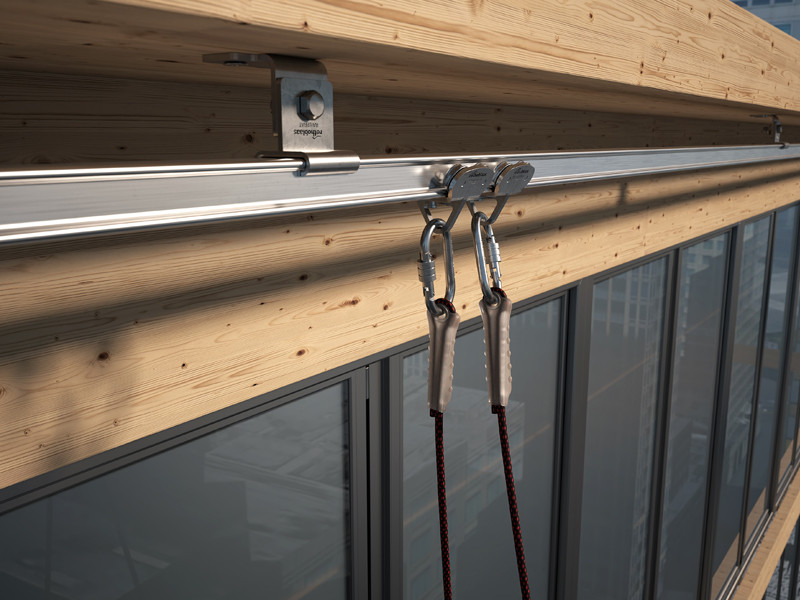

H-RAIL можно использовать в различных контекстах. Благодаря расстоянию между опорами до 6 м для сборки требуется ограниченное количество точек крепления. По сравнению с другими моделями H-RAIL модель H-RAIL ON FLOOR устанавливается на кровельное покрытие с возможностью подъема уровня рельса для преодоления любых препятствий (H-RAIL+TOWER). H-RAIL ON WALL устанавливается на стене, а H-RAIL OVERHEAD устанавливается под несущей конструкцией.
Видео
Работы на веревке с H-RAIL ON FLOOR
Зачастую при обслуживании фасадов пространство для маневров ограничено. Например, когда речь идет о мытье окон, существует мало альтернатив, обеспечивающих выполнение работ на веревке и безопасность операторов. Наиболее распространенными, безусловно, являются СОФ (системы по обслуживанию фасадов или «люльки») и системы с горизонтальными рельсами для веревочного доступа, такие как H-RAIL. В отличие от СОФ, такие системы, как H-RAIL компании Rothoblaas, представляют собой незаметное, элегантное и быстро монтируемое решение.
Преимущества H-RAIL при работах на веревке
Помимо лучшей эстетики, небольших размеров и легкого веса, H-RAIL имеет преимущества и с точки зрения безопасности. В то время как при работе с СОФ операторам приходится высовываться из люльки, чтобы дотянуться до фасада, что может привести к ее раскачиванию, рельсовая система H-RAIL позволяет оператору работать на веревке со страховочной привязью и находиться на нужном расстоянии от стены.
Что касается скорости выполнения высотных работ на веревке, H-RAIL допускает присутствие одновременно 4-х операторов на один пролет и позволяет выполнять работы с большей скоростью даже на наклонных фасадах, под малым углом и в узких пространствах.
Еще одним преимуществом такой жесткой системы, как рельсовая система H-RAIL, на этот раз по сравнению с традиционной гибкой анкерной линией, является отсутствие провисания и необходимости учитывать это при расчете запаса высоты (вертикального зазора).
Документы
Tехнические характеристики
|
|
---|---|
Декларация соответствия
|
|
Правила техники безопасности, инструкция по установке и эксплуатации
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
|
Декларация об установке и осмотре
|
Инструкция по монтажу
Инструкция по установке |
---|

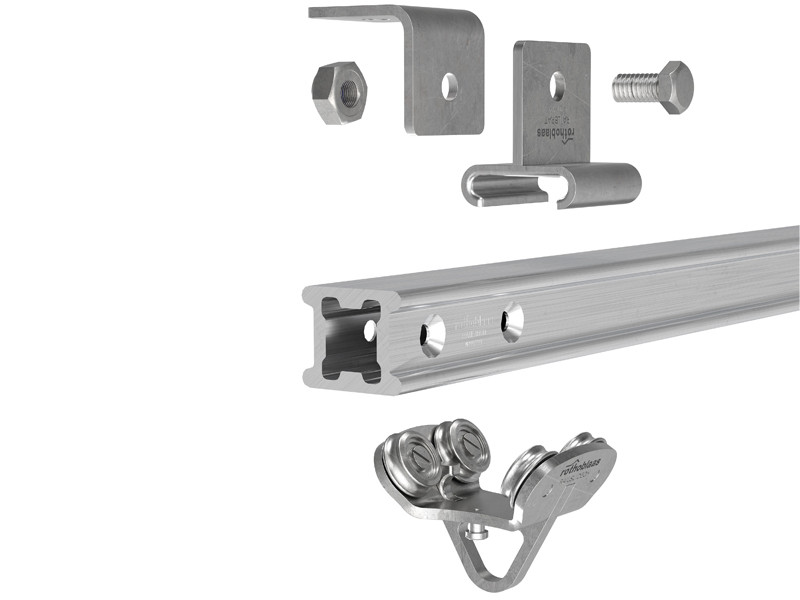

RAIL
CODE | description | pcs. |
---|---|---|
RAIL3000 | 3m aluminium rail | 1 |
RAILC90 | 90° aluminium bend for rail | 1 |
RAILC120 | 120° aluminium bend for rail | 1 |
RAILC135 | 135° aluminium bend for rail | 1 |
RAILC150 | 150° aluminium bend for rail | 1 |
SUPPORT
CODE | description | pcs. |
---|---|---|
RAILBRAT | support element for rail | 1 |
RAILBRAT12 | M12 plate for RAILBRAT | 1 |
RAILBRATW | for fixing on wood | 1 |
RAILBRAS | for direct fixing on steel | 1 |
RAILBRAW | for direct fixing on wood/concrete | 1 |
TERMINAL ELEMENT
CODE | description | pcs. |
---|---|---|
RAILEND | rail end-stop without exit | 1 |
RAILENDOPEN | rail end-stop with exit | 1 |
JOINT
CODE | description | pcs. |
---|---|---|
RAILJUN | junction for rails and bends | 1 |
TOOL
CODE | description | pcs. |
---|---|---|
RAILJUNTOOL | template for rail junction holes | 1 |
RAILPLATE | Rail system ID plate | 1 |
FASTENING
CODE | description | pcs. |
---|---|---|
RAILOCKSCREW | Lock screw | 250 |
RAILSCREW | DIN 7991 A2-70 | 50 |
TARGAHORxy
CODE | description | pcs. |
---|---|---|
TARGAHORIT | Label plate for PATROL and H-RAIL systems IT | 1 |
TARGAHORDE | Label plate for PATROL and H-RAIL systems DE | 1 |
TARGAHOREN | Label plate for PATROL and H-RAIL systems EN | 1 |
TARGAHORES | Label plate for PATROL and H-RAIL systems ES | 1 |
TARGAHORFR | Label plate for PATROL and H-RAIL systems FR | 1 |
TARGAHORPT | Label plate for PATROL and H-RAIL systems PT | 1 |
TARGAHORRU | Label plate for PATROL and H-RAIL systems RU | 1 |
TARGAHORCS | Label plate for PATROL and H-RAIL systems CS | 1 |
TARGAHORDA | Label plate for PATROL and H-RAIL systems DA | 1 |
TARGAHOREL | Label plate for PATROL and H-RAIL systems EL | 1 |
TARGAHORET | Label plate for PATROL and H-RAIL systems ET | 1 |
TARGAHORFI | Label plate for PATROL and H-RAIL systems FI | 1 |
TARGAHORHR | Label plate for PATROL and H-RAIL systems HR | 1 |
TARGAHORHU | Label plate for PATROL and H-RAIL systems HU | 1 |
TARGAHORIS | Label plate for PATROL and H-RAIL systems IS | 1 |
TARGAHORJA | Label plate for PATROL and H-RAIL systems JA | 1 |
TARGAHORLT | Label plate for PATROL and H-RAIL systems LT | 1 |
TARGAHORLV | Label plate for PATROL and H-RAIL systems LV | 1 |
TARGAHORNL | Label plate for PATROL and H-RAIL systems NL | 1 |
TARGAHORNO | Label plate for PATROL and H-RAIL systems NO | 1 |
TARGAHORPL | Label plate for PATROL and H-RAIL systems PL | 1 |
TARGAHORRO | Label plate for PATROL and H-RAIL systems RO | 1 |
TARGAHORSK | Label plate for PATROL and H-RAIL systems SK | 1 |
TARGAHORSL | Label plate for PATROL and H-RAIL systems SL | 1 |
TARGAHORSV | Label plate for PATROL and H-RAIL systems SV | 1 |
TARGAHORTR | Label plate for PATROL and H-RAIL systems TR | 1 |
TARGAHORZH | Label plate for PATROL and H-RAIL systems ZH | 1 |
TARGAHORAR | Label plate for PATROL and H-RAIL systems AR | 1 |
